下面将详细解释uboot中的start.S中的每一行代码。详细到,每个指令的语法和含义,都进行详细讲解,使得此文读者可以真正搞懂具体的含义,即what。

以及对于一些相关的问题,深入探究为何要这么做,即why。

对于uboot的start.S,主要做的事情就是系统的各个方面的初始化。

从大的方面分,可以分成这几个部分:

下面来对start.S进行详细分析,看看每一个部分,是如何实现的。

1.1. 设置CPU模式

1.1.1. globl

/*
 *  armboot - Startup Code for ARM920 CPU-core
 *
 *  Copyright (c) 2001	Marius Gr鰃er <[email protected]>
 *  Copyright (c) 2002	Alex Z黳ke <[email protected]>
 *  Copyright (c) 2002	Gary Jennejohn <[email protected]>
 *
 * See file CREDITS for list of people who contributed to this
 * project.
 *
 * This program is free software; you can redistribute it and/or
 * modify it under the terms of the GNU General Public License as
 * published by the Free Software Foundation; either version 2 of
 * the License, or (at your option) any later version.
 *
 * This program is distributed in the hope that it will be useful,
 * but WITHOUT ANY WARRANTY; without even the implied warranty of
 * MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.  See the
 * GNU General Public License for more details.
 *
 * You should have received a copy of the GNU General Public License
 * along with this program; if not, write to the Free Software
 * Foundation, Inc., 59 Temple Place, Suite 330, Boston,
 * MA 02111-1307 USA
 */

#include <config.h>
#include <version.h>


/*
 *************************************************************************
 *
 * Jump vector table as in table 3.1 in [1]
 *
 *************************************************************************
 */


.globl1 _start


1

globl是个关键字,对应含义为:

http://re-eject.gbadev.org/files/GasARMRef.pdf

表 1.1. global的语法

Directive Description Syntax Example
.global Makes symbol visible to the linker .global symbol .global MyAsmFunc
.globl Same as .global .globl symbol .globl MyOtherAsmFunc

所以,意思很简单,就是相当于C语言中的Extern,声明此变量,并且告诉链接器此变量是全局的,外部可以访问

所以,你可以看到

u-boot-1.1.6_20100601\opt\EmbedSky\u-boot-1.1.6\board\EmbedSky\u-boot.lds

中,有用到此变量:

ENTRY(_start)

即指定入口为_start,而由下面的_start的含义可以得知,_start就是整个start.S的最开始,即整个uboot的代码的开始。

1.1.2. _start

_start1:	b       reset


1

_start后面加上一个冒号’:’,表示其是一个标号Label,类似于C语言goto后面的标号。

而同时,_start的值,也就是这个代码的位置了,此处即为代码的最开始,相对的0的位置。

而此处最开始的相对的0位置,在程序开始运行的时候,如果是从NorFlash启动,那么其地址是0,

_stat=0

如果是重新relocate代码之后,就是我们定义的值了,即,在

u-boot-1.1.6_20100601\opt\EmbedSky\u-boot-1.1.6\board\EmbedSky\config.mk

中的:

TEXT_BASE = 0x33D00000

表示是代码段的基地址,即

_start=TEXT_BASE=0x33D00000

关于标号的语法解释:

http://sourceware.org/binutils/docs-2.20/as/Labels.html#Labels

A label is written as a symbol immediately followed by a colon `:'. The symbol then represents the current value of the active location counter, and is, for example, a suitable instruction operand. You are warned if you use the same symbol to represent two different locations: the first definition overrides any other definitions.

而_start标号后面的:

b       reset

就是跳转到对应的标号为reset的位置。

1.1.3. ldr

	ldr1	pc, _undefined_instruction
	ldr	pc, _software_interrupt
	ldr	pc, _prefetch_abort
	ldr	pc, _data_abort
	ldr	pc, _not_used
	ldr	pc, _irq
	ldr	pc, _fiq


1

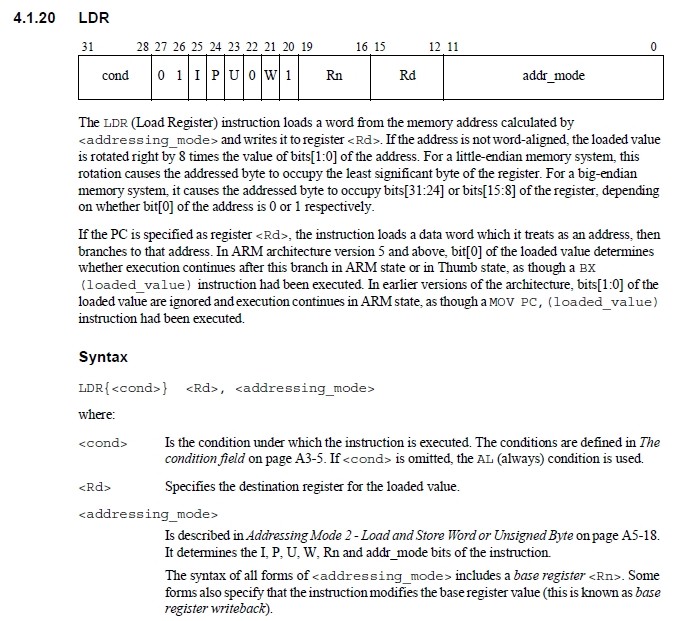

ldr命令的语法为:

http://wenku.baidu.com/view/f7cc280102020740be1e9bea.html

LDR指令的格式为:

LDR{条件} 目的寄存器,<存储器地址>

LDR指令用于从存储器中将一个32位的字数据传送到目的寄存器中。该指令通常用于从存储器中读取32位的字数据到通用寄存器,然后对数据进行处理。当程序计数器PC作为目的寄存器时,指令从存储器中读取的字数据被当作目的地址,从而可以实现程序流程的跳转。该指令在程序设计中比较常用,且寻址方式灵活多样,请读者认真掌握。

指令示例:

LDR R0,[R1] ;将存储器地址为R1的字数据读入寄存器R0。

LDR R0,[R1,R2] ;将存储器地址为R1+R2的字数据读入寄存器R0。

LDR R0,[R1,#8] ;将存储器地址为R1+8的字数据读入寄存器R0。

LDR R0,[R1,R2]! ;将存储器地址为R1+R2的字数据读入寄存器R0,并将新地址R1+R2写入R1。

LDR R0,[R1,#8]! ;将存储器地址为R1+8的字数据读入寄存器R0,并将新地址R1+8写入R1。

LDR R0,[R1],R2 ;将存储器地址为R1的字数据读入寄存器R0,并将新地址R1+R2写入R1。

LDR R0,[R1,R2,LSL#2]! ;将存储器地址为R1+R2×4的字数据读入寄存器R0,并将新地址R1+R2×4写入R1。

LDRR0,[R1],R2,LSL#2 ;将存储器地址为R1的字数据读入寄存器R0,并将新地址R1+R2×4写入R1。”

http://www.pczpg.com/a/2010/0607/11062.html

ARM是RISC结构,数据从内存到CPU之间的移动只能通过L/S指令来完成,也就是ldr/str指令。

比如想把数据从内存中某处读取到寄存器中,只能使用ldr

比如:

ldr r0, 0x12345678

就是把0x12345678这个地址中的值存放到r0中。

上面那些ldr的作用,以第一个_undefined_instruction为例,就是将地址为_undefined_instruction中的一个word的值,赋值给pc。

1.1.4. .word

_undefined_instruction:	.word1 undefined_instruction
_software_interrupt:	.word software_interrupt
_prefetch_abort:	.word prefetch_abort
_data_abort:		.word data_abort
_not_used:		.word not_used
_irq:			.word irq
_fiq:			.word fiq


1

http://blogold.chinaunix.net/u3/115924/showart_2280163.html

.word .word expr {,expr}… 分配一段字内存单元,并用expr初始化字内存单元(32bit)

http://re-eject.gbadev.org/files/GasARMRef.pdf

表 1.2. .word的语法

Directive Description Syntax Example
.word Define word expr (32bit numbers) .word expr {, …} .word 144511, 0x11223

所以上面的含义,以_undefined_instruction为例,就是,此处分配了一个word=32bit=4字节的地址空间,里面存放的值是undefined_instruction。

而此处_undefined_instruction也就是该地址空间的地址了。用C语言来表达就是:

_undefined_instruction = &undefined_instruction

*_undefined_instruction = undefined_instruction

在后面的代码,我们可以看到,undefined_instruction也是一个标号,即一个地址值,对应着就是在发生“未定义指令”的时候,系统所要去执行的代码。

(其他几个对应的“软件中断”,“预取指错误”,“数据错误”,“未定义”,“(普通)中断”,“快速中断”,也是同样的做法,跳转到对应的位置执行对应的代码。)

所以:

ldr pc, 标号1
......
标号1:.word 标号2
......
标号2:
......(具体要执行的代码)


的意思就是,将地址为标号1中内容载入到pc,而地址为标号1中的内容,正好装的是标号2。

用C语言表达其实很简单:

PC = *(标号1) = 标号2

对PC赋值,即是实现代码跳转,所以整个这段汇编代码的意思就是:

跳转到标号2的位置,执行对应的代码。

1.1.5. .balignl

	.balignl1 16,0xdeadbeef


1

balignl这个标号的语法及含义:

http://re-eject.gbadev.org/files/GasARMRef.pdf

表 1.3. balignl的语法

Directive Description Syntax Example
.balignl Word align the following code to alignment byte boundary (default=4). Fill skipped words with fill (default=0 or NOP). If the number of bytes skipped is greater than max, then don't align (default=alignment ). .balignl {alignment} {, fill} {, max} .balignl

所以意思就是,接下来的代码,都要16字节对齐,不足之处,用0xdeadbeef填充。

其中关于所要填充的内容0xdeadbeef,刚开始没看懂是啥意思,后来终于搞懂了。

经过(等)多位网友提示和纠正,觉得这样解释会更加合理些:

此处0xdeadbeef本身没有真正的意义,但是很明显,字面上的意思是,(坏)死的牛肉。

虽然其本身没有实际意义,但是其是在十六进制下,能表示出来的,为数不多的,可读的单词之一了。

另外一个相对常见的是:0xbadc0de,意思是bad code,坏的代码,注意其中的o是0,因为十六进制中是没有o的。

这些“单词”,相对的作用是,使得读代码的人,以及在查看程序运行结果时,容易看懂,便于引起注意。

而关于自己之前,随意杜撰出来的,希望起到搞笑作用,表示good beef(好的牛肉)的0xgoodbeef,实际上,在十六进制下,会出错的,因为十六进制下没有o和 g这两个字母。

1.1.6. _TEXT_BASE _armboot_start

/*
 *************************************************************************
 *
 * Startup Code (reset vector)
 *
 * do important init only if we don't start from memory!
 * relocate armboot to ram
 * setup stack
 * jump to second stage
 *
 *************************************************************************
 */

_TEXT_BASE1:
	.word	TEXT_BASE

2.globl _armboot_start
_armboot_start:
	.word _start


1

此处和上面的类似,_TEXT_BASE是一个标号地址,此地址中是一个word类型的变量,变量名是TEXT_BASE,此值见名知意,是text的base,即代码的基地址,可以在

u-boot-1.1.6_20100601\opt\EmbedSky\u-boot-1.1.6\board\EmbedSky\config.mk

中找到其定义:

TEXT_BASE = 0x33D00000

2

同理,此含义可用C语言表示为:

*(_armboot_start) = _start

1.1.7. _bss_start _bss_end

/*
 * These are defined in the board-specific linker script.
 */
.globl _bss_start
_bss_start:
	.word __bss_start
1
.globl _bss_end
_bss_end:
	.word _end


1

关于_bss_start和_bss_end都只是两个标号,对应着此处的地址。

而两个地址里面分别存放的值是__bss_start和_end,这两个的值,根据注释所说,是定义在开发板相关的链接脚本里面的,我们此处的开发板相关的链接脚本是:

u-boot-1.1.6_20100601\opt\EmbedSky\u-boot-1.1.6\board\EmbedSky\u-boot.lds

其中可以找到__bss_start和_end的定义:

	__bss_start = .;
	.bss : { *(.bss) }
	_end = .;


而关于_bss_start和_bss_end定义为.glogl即全局变量,是因为uboot的其他源码中要用到这两个变量,详情请自己去搜索源码。

1.1.8. FREE_RAM_END FREE_RAM_SIZE

.globl FREE_RAM_END
FREE_RAM_END:
	.word	0x0badc0de
1
.globl FREE_RAM_SIZE
FREE_RAM_SIZE:
	.word	0x0badc0de


1

关于FREE_RAM_END和FREE_RAM_SIZE,这里只是两个标号,之所以也是声明为全局变量,是因为uboot的源码中会用到这两个变量。

但是这里有点特别的是,这两个变量,将在本源码start.S中的后面要用到,而在后面用到这两个变量之前,uboot的C源码中,会先去修改这两个值,具体的逻辑是:

本文件start.S中,后面有这两句:

	ldr	pc, _start_armboot

_start_armboot:	.word start_armboot


意思很明显,就是去调用start_armboot函数。

而start_armboot函数是在:

u-boot-1.1.6_20100601\opt\EmbedSky\u-boot-1.1.6\lib_arm\board.c

中:

init_fnc_t *init_sequence[] = {
	cpu_init,		/* basic cpu dependent setup */
......
	NULL,
};

void start_armboot (void)
{
	init_fnc_t **init_fnc_ptr;
......

	for (init_fnc_ptr = init_sequence; *init_fnc_ptr; ++init_fnc_ptr) {
		if ((*init_fnc_ptr)() != 0) {
			hang ();
		}
	}
......

}


即在start_armboot去调用了cpu_init。

cpu_init函数是在:

u-boot-1.1.6_20100601\opt\EmbedSky\u-boot-1.1.6\cpu\arm920t\cpu.c

中:

cpu_init源码.

int cpu_init (void)
{
    /*
     * setup up stacks if necessary
     */
#ifdef CONFIG_USE_IRQ
    IRQ_STACK_START = _armboot_start - CFG_MALLOC_LEN - CFG_GBL_DATA_SIZE - 4;
    FIQ_STACK_START = IRQ_STACK_START - CONFIG_STACKSIZE_IRQ;
    FREE_RAM_END = FIQ_STACK_START - CONFIG_STACKSIZE_FIQ - CONFIG_STACKSIZE;
    FREE_RAM_SIZE = FREE_RAM_END - PHYS_SDRAM_1;
#else
    FREE_RAM_END = _armboot_start - CFG_MALLOC_LEN - CFG_GBL_DATA_SIZE - 4 - CONFIG_STACKSIZE;
    FREE_RAM_SIZE = FREE_RAM_END - PHYS_SDRAM_1;
#endif
    return 0;
}


在cpu_init中,根据我们的一些定义,比如堆栈大小等等,去修改了IRQ_STACK_START ,FIQ_STACK_START ,FREE_RAM_END和FREE_RAM_SIZE的值。

至于为何这么修改,后面遇到的时候会具体再解释。

1.1.9. IRQ_STACK_START FIQ_STACK_START

#ifdef CONFIG_USE_IRQ
/* IRQ stack memory (calculated at run-time) */
.globl IRQ_STACK_START
IRQ_STACK_START:
	.word	0x0badc0de
1
/* IRQ stack memory (calculated at run-time) */
.globl FIQ_STACK_START
FIQ_STACK_START:
	.word 0x0badc0de
#endif


1

同上,IRQ_STACK_START和FIQ_STACK_START,也是在cpu_init中用到了。

不过此处,是只有当定义了宏CONFIG_USE_IRQ的时候,才用到这两个变量,其含义也很明显,

只有用到了中断IRQ,才会用到中断的堆栈,才有中端堆栈的起始地址。

快速中断FIQ,同理。

1.1.10. cpsr

/*
 * the actual reset code
 */

reset:
	/*
	 * set the cpu to SVC32 mode
	 */
	mrs1	r0,cpsr2


2

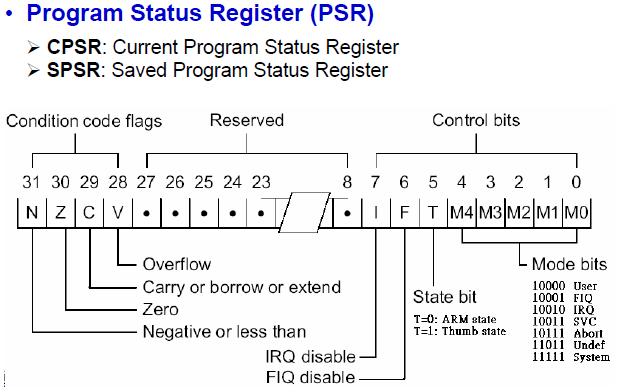

CPSR 是当前的程序状态寄存器(Current Program Status Register),

而 SPSR 是保存的程序状态寄存器(Saved Program Status Register)。

具体细节,可参考:

表 1.4. CPSR Bitfield

31 30 29 28 --- 7 6 - 4 3 2 1 0 说明
N Z C V   I F   M4 M3 M2 M1 M0
  0 0 0 0 0 User26 模式
  0 0 0 0 1 FIQ26 模式
  0 0 0 1 0 IRQ26 模式
  0 0 0 1 1 SVC26 模式
  1 0 0 0 0 User 模式
  1 0 0 0 1 FIQ 模式
  1 0 0 1 0 IRQ 模式
  1 0 0 1 1 SVC 模式
  1 0 1 1 1 ABT 模式
  1 1 0 1 1 UND 模式

1

MRS - Move From Status Register

MRS指令的语法为:

四、程序状态寄存器访问指令

1、 MRS指令

MRS指令的格式为:

MRS{条件} 通用寄存器,程序状态寄存器(CPSR或SPSR)

MRS指令用于将程序状态寄存器的内容传送到通用寄存器中。该指令一般用在以下两种情况:

Ⅰ.当需要改变程序状态寄存器的内容时,可用MRS将程序状态寄存器的内容读入通用寄存器,修改后再写回程序状态寄存器。

Ⅱ.当在异常处理或进程切换时,需要保存程序状态寄存器的值,可先用该指令读出程序状态寄存器的值,然后保存。

指令示例:

MRS R0,CPSR ;传送CPSR的内容到R0

MRS R0,SPSR ;传送SPSR的内容到R0”

所以,上述汇编代码含义为,将CPSR的值赋给R0寄存器。

1.1.11. bic

	bic1	r0,r0,#0x1f


1

bic指令的语法是:

16、BIC指令

BIC指令的格式为:

BIC{条件}{S} 目的寄存器,操作数1,操作数2

BIC指令用于清除操作数1的某些位,并把结果放置到目的寄存器中。操作数1应是一个寄存器,

操作数2可以是一个寄存器,被移位的寄存器,或一个立即数。操作数2为32位的掩码,如果在掩码中设置了某一位,则清除这一位。未设置的掩码位保持不变。

而0x1f=11111b

所以,此行代码的含义就是,清除r0的bit[4:0]位。

1.1.12. orr

	orr1	r0,r0,#0xd3


1

orr指令的语法是:

14、ORR指令

ORR指令的格式为:

ORR{条件}{S} 目的寄存器,操作数1,操作数2

ORR指令用于在两个操作数上进行逻辑或运算,并把结果放置到目的寄存器中。操作数1应是一个寄存器,操作数2可以是一个寄存器,被移位的寄存器,或一个立即数。该指令常用于设置操作数1的某些位。

指令示例:

ORR R0,R0,#3 ; 该指令设置R0的0、1位,其余位保持不变。

所以此行汇编代码的含义为:

而0xd3=1101 0111[4:0]位。

将r0与0xd3算数或运算,然后将结果给r0,即把r0的bit[7:6]和bit[4]和bit[2:0]置为1。

1.1.13. msr

	msr1	cpsr,r0


1

MSR - Move to Status Register

msr的指令格式是:

四、程序状态寄存器访问指令

......

2、 MSR指令

MSR指令的格式为:

MSR{条件} 程序状态寄存器(CPSR或SPSR)_<域>,操作数

MSR指令用于将操作数的内容传送到程序状态寄存器的特定域中。其中,操作数可以为通用寄存器或立即数。<域>用于设置程序状态寄存器中需要操作的位,32位的程序状态寄存器可分为4个域:

位[31:24]为条件标志位域,用f表示;

位[23:16]为状态位域,用s表示;

位[15:8]为扩展位域,用x表示;

位[7:0]为控制位域,用c表示;

该指令通常用于恢复或改变程序状态寄存器的内容,在使用时,一般要在MSR指令中指明将要操作的域。

指令示例:

MSR CPSR,R0 ;传送R0的内容到CPSR

MSR SPSR,R0 ;传送R0的内容到SPSR

MSR CPSR_c,R0 ;传送R0的内容到SPSR,但仅仅修改CPSR中的控制位域

此行汇编代码含义为,将r0的值赋给CPSR。

所以,上面四行汇编代码的含义就很清楚了。

先是把CPSR的值放到r0寄存器中,然后清除bit[4:0],然后再或上

0xd3=11   0  10111b

表 1.5. CPSR=0xD3的位域及含义

CPSR位域 7 6 5 4 3 2 1 0
位域含义 I F   M4 M3 M2 M1 M0
0xD3 1 1 0 1 0 0 1 1
对应含义 关闭中断IRQ 关闭快速中断FIQ   设置CPU为SVC模式,这和上面代码注释中的“set the cpu to SVC32 mode”,也是一致的。

关于为何设置CPU为SVC模式,而不是设置为其他模式,请参见本文档后面的章节:第 3.2 节 “uboot初始化中,为何要设置CPU为SVC模式而不是设置为其他模式”
