1.3. RS232引脚接口的名称和功能

此处介绍,最常用的9针的RS232的引脚的具体位置和含义。

表 1.1. 9针的RS232引脚的编号定义和功能

RS232引脚编号 引脚名缩写 引脚名全称 信号传输方向
1 DCD Data Carrier Detect <—-
2 RXD Receive Data <—-
3 TXD Transmit Data —->
4 DTR Data Terminal Ready —->
5 GND System GRounD —-
6 DSR Data Set Ready <—-
7 RTS Request to Send —->
8 CTS Clear to Send <—-
9 RI Ring Indicator <—-

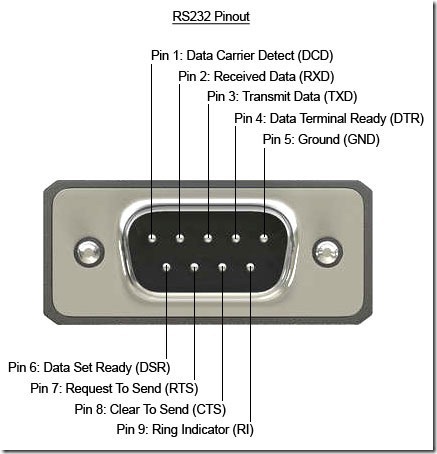

对于公口的引脚的含义,图示如下:

图 1.3. 公口的9针的RS232接口定义

公口的9针的RS232接口定义

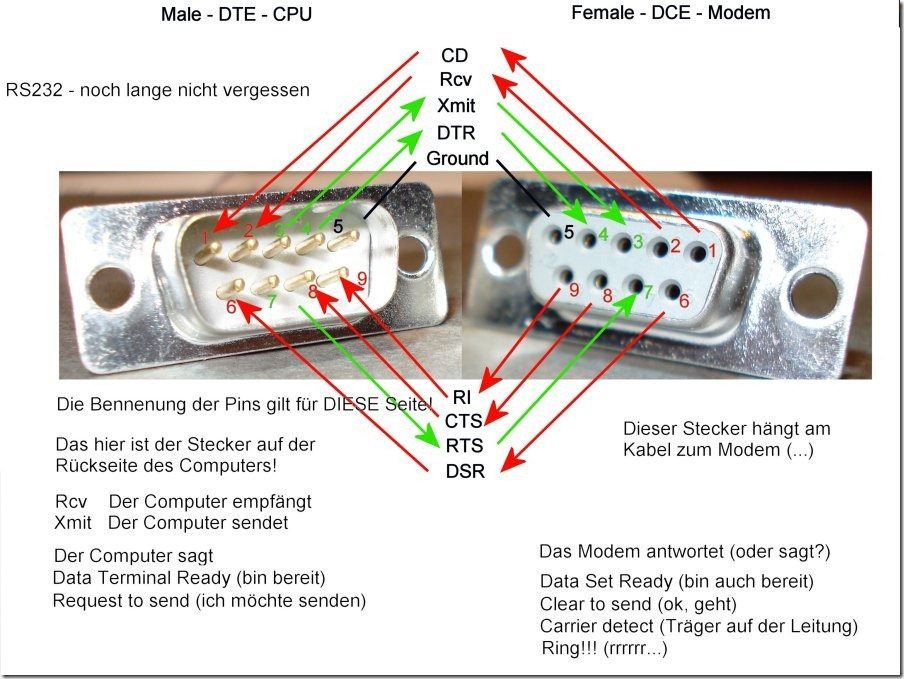

对于公口和母口对应的关系,此图一目了然:

各个引脚的名称,功能,传输方向,以及公口和母口的位置编号

图 1.4. 9针RS232接口的公口和母口的定义和对应关系

9针RS232接口的公口和母口的定义和对应关系
