海思HiSilicon
Hi3518EV200经济型HD IP Camera SoC

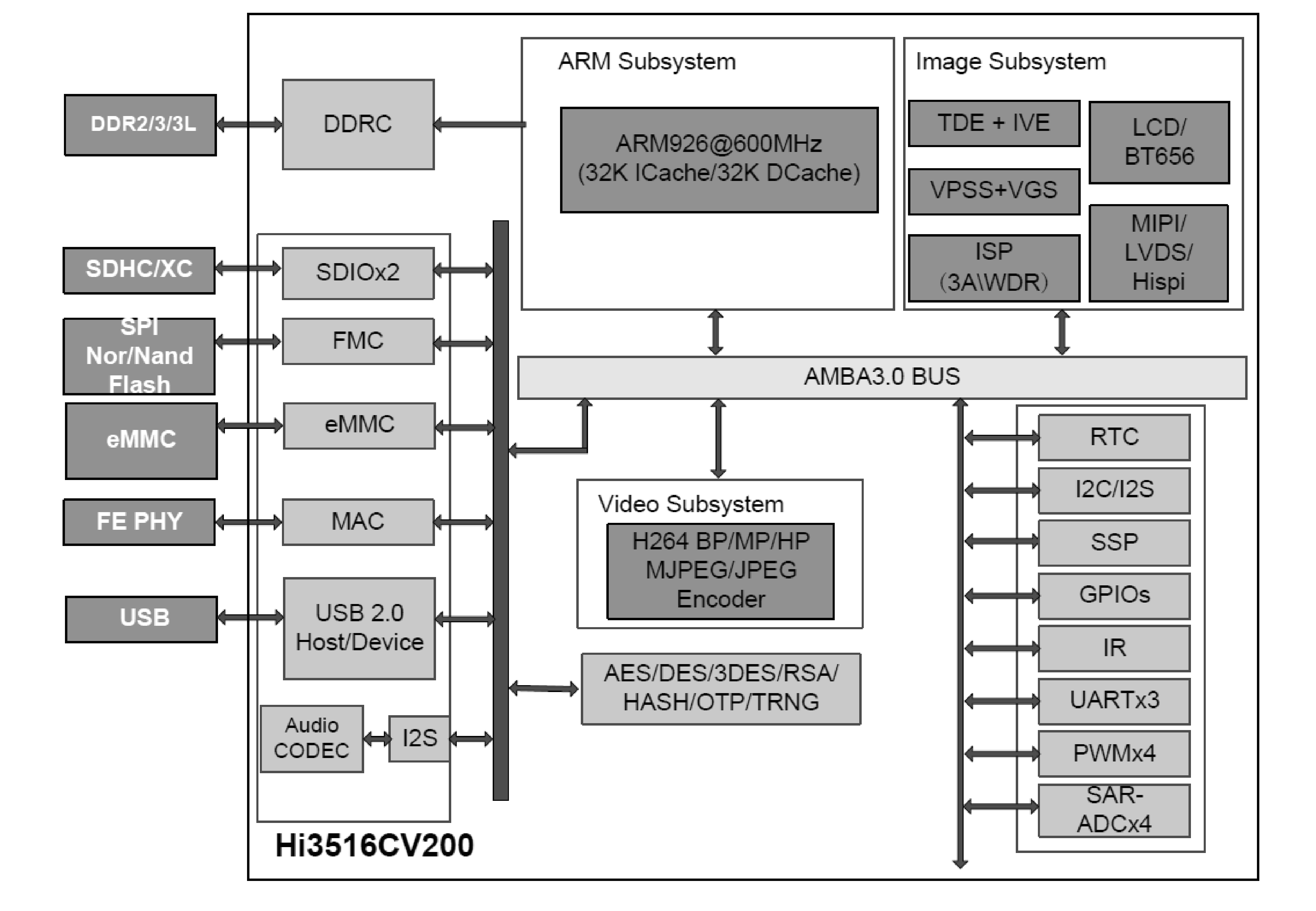

Hi3516CV200 经济型HD IP Camera SoC 主要特点
处理器内核
• ARM926@ 600MHz，32KB I-Cache，32KB D-Cache 视频编码
• H.264 MP/HP Level4.0
• H.264 Baseline
• MJPEG/JPEG Baseline 编码
视频编码处理性能
• H.264 编码可支持最大分辨率为2M Pixel
• H.264&JPEG 多码流实时编码能力:
– 1080P@30fps+VGA@30fps+1080P @1fpsJPEG抓拍 • 支持 JPEG 抓拍2M@5fps
• CBR/VBR 两种码率控制模式，且输出码率范围为: 32 kbit/s~40Mbit/s
• 编码帧率支持 1/16~30fps
• 支持 8 个感兴趣区域(ROI)编码
• 支持 8 个区域的编码前处理OSD 叠加
智能视频分析
• 集成智能分析加速引擎，支持智能运动侦测、周界防 范、视频诊断等多种智能分析应用
视频与图形处理
• 支持 3D 去噪、图像增强、边缘增强等前处理功能 • 支持视频、图形输出抗闪烁处理
• 支持视频 1/15~8x 缩放功能
• 支持图形 1/2~2x 缩放功能
• 8 个区域的编码前处理OSD 叠加
• 2 层(视频层、图形层1)视频后处理硬件图像叠加
ISP
• 支持 2×2 Pattern RGB-IR sensor
• 支持 3A 功能，3A 的控制用户可调节
• 强光抑制、背光补偿、gamma、色彩增强 • 支持坏点校正、去噪、数字防抖
• 支持去雾
• 支持镜头畸变校正
• 支持图像 90 度/270 度旋转
• 支持图像 mirror、flip
• 支持数字 WDR 和 tone mapping
• 提供 PC 端ISP tuning tools
音频编解码
• 通过软件实现多协议语音编解码
• 协议支持 G.711、ADPCM、G.726
支持回波抵消/噪声抑制/自动增益功能
安全引擎
• 硬件实现 AES/DES/3DES/RSA 加解密算法
• 硬件实现 HASH 数据摘要防篡改
• 内部集成 512Bit OTP 存储空间和硬件随机数发生器
视频接口
•输入
– 支持8/10/12/14 bit RGB Bayer/RGB-IR输入，时钟频 率最高100MHz
– 支持BT.601、BT.656、BT.1120
– 支持4 x Lane MIPI/Hispi/LVDS接口.
– 支持与SONY、Aptina、OmniVision、Panasonic等 主流高清CMOS对接.
– 兼容多种sensor电平
– 提供可编程sensor时钟输出
– 支持输入最大分辨率为2M (1920*1080) Pixel
•输出
– 支持1路BT.656，支持8bit 串行LCD输出
音频接口
• 集成 Audio codec，支持16bit 语音输入和输出 • 支持单声道 mic 差分输入，降低底噪
• 支持单端输入.
• 支持 I2S 输入
外围接口
• 支持 POR
• 集成高精度 RTC
• 集成 4 通道SAR-ADC
• 3 个UART 接口
• IR 接口、I2C 接口、SPI 主接口、GPIO 接口
• 4 个PWM 接口
• 2 个SDIO 接口，其中一个支持SD3.0
• 1 个USB 2.0 接口，支持Host/Device 模式
• 支持 RMII 模式;支持TSO 网络加速;支持 10/100Mbit/s 全双工或半双工模式，提供PHY 时钟输出
外部存储器接口
• DDR 接口
– 支持16bit DDR2/DDR3/DDR3L – 最高频率支持到400MHz
– 容量最大支持到4Gbit
• SPI Nor Flash 接口
– 1、2、4bit SPI Nor Flash
• SPI NAND Flash 接口
– 最大容量支持4Gbit
• 支持 eMMC5.0 接口 – 最大容量支持64GByte
• 可选择从 SPI Nor Flash 或SPI NAND Flash 或eMMC 启动
SDK
• 提供基于 Linux-3.4.x SDK 包 • 提供 H.264 的高性能PC 解码库
芯片物理规格
• 功耗
– 700mW典型功耗
– 支持多级省电模式
• 工作电压
– 内核电压为1.1V
– IO电压为3.3V，容限电压为3.8V
• 封装
– 12mm x 12mm，273 pin 0.65管脚间距，TFBGA RoHS封装
https://www.silicondevice.com/file.upload/images/Gid1327Pdf_Hi3518EV200.pdf

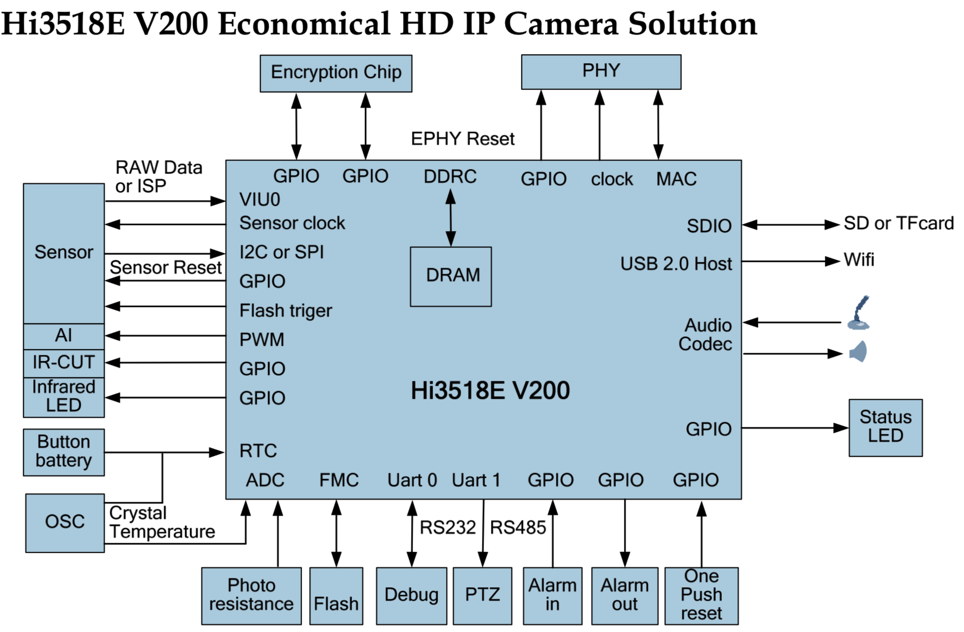

Hi3518E V200 Economical HD IP Camera SoC
Brief Data Sheet
Acronyms and Abbreviations
3DES triple data encryption standard
ADPCM adaptive differential pulse code modulation AE automatic exposure
AES advanced encryption standard
AF automatic focus
AWB automatic white balance
CBR constant bit rate
CODEC coder/decoder
DDR double data rate
DES data encryption standard
DVR digital video recorder
EBOM engineering bill of materials
eMMC embedded multimedia card
GPIO general-purpose input/output
HD high definition
HiSPI high-speed serial pixel interface
I2C inter-integrated circuit
I2S inter-IC sound
IR infrared
ISP image signal processor
IVE intelligent video engine
LCD liquid crystal display
LVDS low-voltage differential signaling
MIPI mobile industry processor interface
NVR network video recorder
OSD on-screen display
OTP one-time programming
POR power-on reset
PWM pulse-width modulation
RGB RMII RoHS ROI
RSA
RTC
SAR ADC SDIO SDK SDRAM SoC
SPI TFBGA TSO UART VBR VGA VI
VO WDR
red-green-blue
reduced media independent interface
Restriction of Hazardous Substances
region of interest
Rivest-Shamir-Adleman
real-time clock
successive approximation register analog-to-digital converter secure digital input/output
software development kit
synchronous dynamic random access memory system-on-chip
serial peripheral interface
thin & fine-pitch ball grid array
TCP segmentation offload
universal asynchronous receiver transmitter
variable bit rate
video graphics array
video input
video output
wide dynamic range
http://www.qinuo.com.cn/upfiles/file/Hi3518EV200%20HD%20IP%20Camera%20SoC.pdf
