usb相关资源介绍

USB crifan 3122浏览 0评论



1.关于usb的specification,可以去usb org官网下载:

http://www.usb.org/developers/docs/

USB 2.0 Specification

Universal Serial Bus Revision 2.0 specification (.zip file format, size 11.3 MB)

2.其中关于usb的bInterfaceClass,即有哪些大的分类,可以去这里:

http://www.usb.org/developers/devclass/

看到官方的解释:

http://www.usb.org/developers/defined_class

Base Class

Descriptor Usage

Description

00h

Device

Use class information in the Interface Descriptors

01h

Interface

Audio

02h

Both

Communications and CDC Control

03h

Interface

HID (Human Interface Device)

05h

Interface

Physical

06h

Interface


07h

Interface

Printer

08h

Interface

Mass Storage

09h

Device

Hub

0Ah

Interface

CDC-Data

0Bh

Interface

Smart Card

0Dh

Interface

Content Security

0Eh

Interface

Video

0Fh

Interface

Personal Healthcare

DCh

Both

Diagnostic Device

E0h

Interface

Wireless Controller

EFh

Both

Miscellaneous

FEh

Interface

Application Specific

FFh

Both

Vendor Specific

3.其中关于HID类的具体的详细含义,包括bInterfaceSubClass和bInterfaceProtocol的解释,可以去这里:

http://www.usb.org/developers/devclass_docs#approved

中的:

http://www.usb.org/developers/hidpage/

下载对应官方文档:

Device Class Definition for HID 1.11

http://www.usb.org/developers/devclass_docs/HID1_11.pdf

其中关于bInterfaceSubClass解释:

Subclass Code

Description

0

No Subclass

1

Boot Interface ubclass

2 – 255

Reserved

bInterfaceProtocol的解释:

Protocol Code

Description

0

None

1

Keyboard

2

Mouse

3- 255

Reserved



4.USB协议太庞大了,所以很难搞懂,老外对此写了个教程,从软件和硬件等方面,宏观地介绍了USB的协议及常用到的那部分的技术细节,此文档叫做:

USB in a NutShell – Making sense of the USB standard

网页版:http://www.beyondlogic.org/usbnutshell/usb1.shtml

PDF版:http://www.beyondlogic.org/usbnutshell/usb-in-a-nutshell.pdf



5. USB HID设备的简介以及如何检测及操作,老外写的这个文章很不错,值得看看:

Using the HID class eases the job of writing USB device drivers

http://www.edn.com/article/481901-Using_the_HID_class_eases_the_job_of_writing_USB_device_drivers.php

PDF版本:http://www.edn.com/file/18538-243218.pdf

对应的整套源码,可以去这里找到下载地址:http://www.hackchina.com/en/cont/43815



6. 《USB Complete》一本老外写的,可以称为USB大全的参考书,USB的来龙去脉和几乎所有技术细节都有所涉及,是个很不错的参考书和学习资料,google中搜索”USB Complete”即可找到下载地址:

USB Complete: Everything You Need to Develop USB Peripherals 3rd Edition

http://gemini.udistrital.edu.co/comunidad/grupos/teletecno/Documentacion/axelson%20-%20usb%20complete%203ed.pdf



USB Complete: The Developer’s Guide, Fourth Edition by Jan Axelson

http://zaha.isloco.com/attachment/9600664620.pdf



 作者的主页里面,有很多USB相关的资源和文章,内容很全:

(1)主要资源,都可以在这个页面中找到:

http://www.lvr.com/usb.htm

包括USB的News,USB 2.0,USB 3.0,USB-IF,Wireless USB,many resources,For end users。

(2)USB Complete的主页:

http://www.lvr.com/usbc.htm

(3)USB Mass Storage :

http://www.lvr.com/mass_storage.htm

(4)USB Mass Storage – Designing and Programming Devices  and Embedded Hosts

http://www.lvr.com/usbms.htm



7.一个叫做Jungo的公司,实现了一套USB驱动,叫做WinDriver,支持多个平台,其对应的Manual中,也包含了很多USB技术信息,也值得一看:

WinDriver USB v8.11 User’s Manual – Jungo Ltd

http://www.jungo.com/st/support/documentation/windriver/811/wdusb_man_mhtml/html_wdusb_man.html

8.有个公司“Catalyst Enterprises, Inc.”开发了一套硬件加上对应的软件,叫做SBAE USB Analyzer/Exerciser,用来分析USB协议数据。

目前好像很多版本是SBAE-20,SBAE-30,但是我见过的还有SBAE 7.1和网上说的SBAE 7.2版本。

此硬件加软件,功能非常强大,具体可以参见:

http://ms-n.org/DataSheets/bits/sbae20_3.pdf

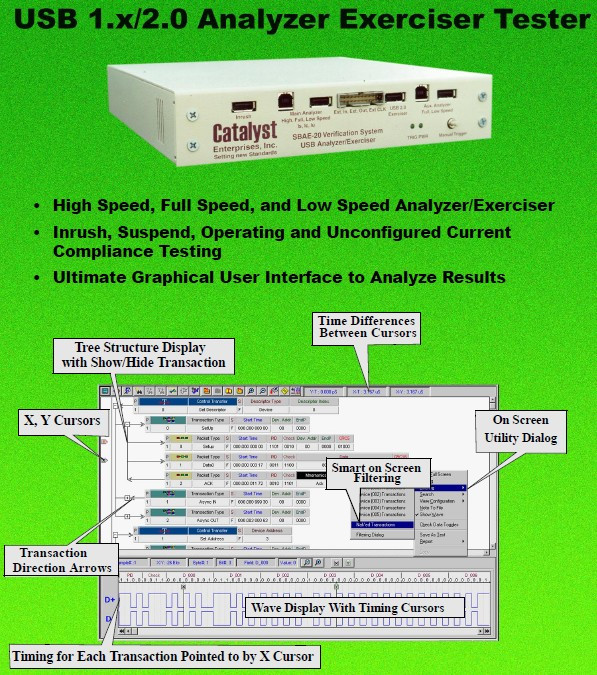

关于其介绍,截个图看看:

usb相关资源介绍 - carifan - work and job

其需要硬件加软件配套使用。不过软件也可以以模拟硬件的方式,去打开从别处另存出来的.smp文件,分析其中的数据。

对应的SBAE软件,网上找了下,貌似这里可以下载:

http://sbae-usb.software.informer.com/

9.USB Mass Storage

(1)关于U盘的实现的简介,实现逻辑解释的还不错:

http://wenku.baidu.com/view/03ed1a88680203d8ce2f240e.html

(2)Jan Axelson的USB Mass Storage一书:

http://www.lvr.com/usbms.htm

的第一章:

http://www.lvr.com/files/usb_mass_storage_chapter_1.pdf

10. 关于USB的VID和PID,这里有比较全的列表:

http://www.linux-usb.org/usb.ids

11. USB HID方面的资源(书,范例代码等),可以去这里找:

http://www.lvr.com/hidpage.htm

转载请注明:在路上 » usb相关资源介绍
