【记录】用Markdown画流程图

markdown crifan 5181浏览 0评论

之前已经搭建了本地的gitbook环境,现在想要去给其中添加画流程图的功能。

另外,在搭建环境之前,先去有道云笔记中的markdown中试试效果。

因为之前就见过:

【进阶版】有道云笔记Markdown指南 | 有道云笔记官方博客

【简明版】有道云笔记Markdown指南 | 有道云笔记官方博客

里面是支持的。

先去了解相关内容:

markdown 流程图

Markdown笔记:如何画流程图 – hello, world – SegmentFault 思否

用markdown来画流程图 – 简书

Markdown里面使用mermaid画流程图(基础) – CSDN博客

然后此处先去试试把:

汽车销售全过程概览 · 汽车销售领域知识总结

-》

汽车销售领域客户状态变化流程结构图 | ProcessOn免费在线作图,在线流程图,在线思维导图 |

中的客户状态/阶段的流转,画出来。

先画个基本的流程,试试效果。

【进阶版】有道云笔记Markdown指南 | 有道云笔记官方博客

“1 流程图

在Markdown中,一段流程图语法以 “` 开头,以 “` 结尾。

在 “` 后另起一行,书写graph XX,用以确定将要绘制的流程图及其类型(XX表示流程图类型)。

流程图分为竖向和横向两大类,竖向包括自上而下和自下而上两种顺序,横向包括从右到左和从左到右两种顺序。

其对应语法分别为:graph TB/graph BT/graph RL/graph LR。

* TB – top bottom(自上而下)

* BT – bottom top(自下而上)

* RL – right left(从右到左)

* LR – left right(从左到右)”

想象语法:

mermaid · GitBook

Flowchart · GitBook

目前用有道云笔记中的markdown,画出来的流程图的效果是:

代码:

<code>```
graph LR

    subgraph 线索
    Clue(线索) --建卡/建档--&gt; ProspectCustomer(有望客户)
    end

    subgraph 潜客
    ProspectCustomer(有望客户) --下单 订单--&gt; OrderCustomer(订单客户)

    OrderCustomer(订单客户) --交车 交车单--&gt; DeliveryCustomer(交车客户)

    ProspectCustomer(有望客户) --&gt; FailedCustomer(战败客户)

    FailedCustomer(战败客户) --顾问上报 经理审批--&gt; ProspectCustomer(有望客户)

    OrderCustomer(订单客户) -- 退订 退订单--&gt; ProspectCustomer(有望客户)
    end

    style Clue fill: yellow,stroke:#333,stroke-width:2px
```
</code>

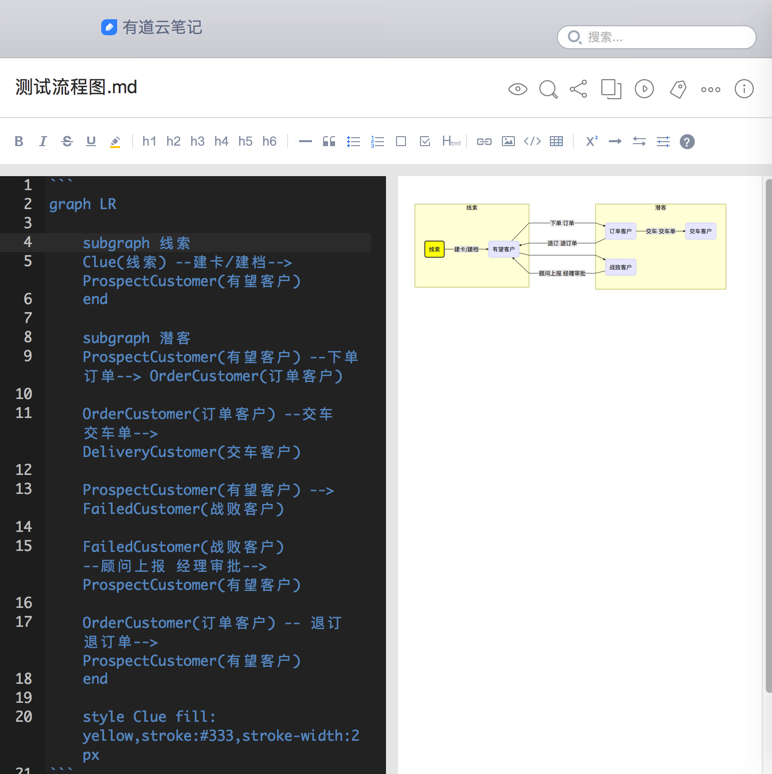

效果:

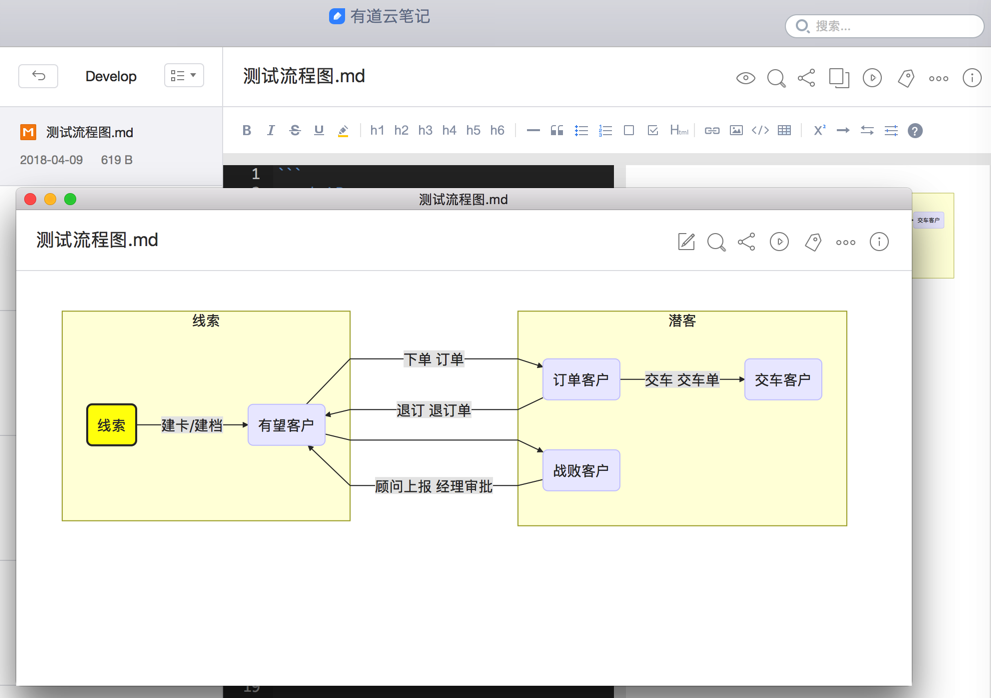

双击打开显示效果:

然后从:

graph LR

换成:

graph TB

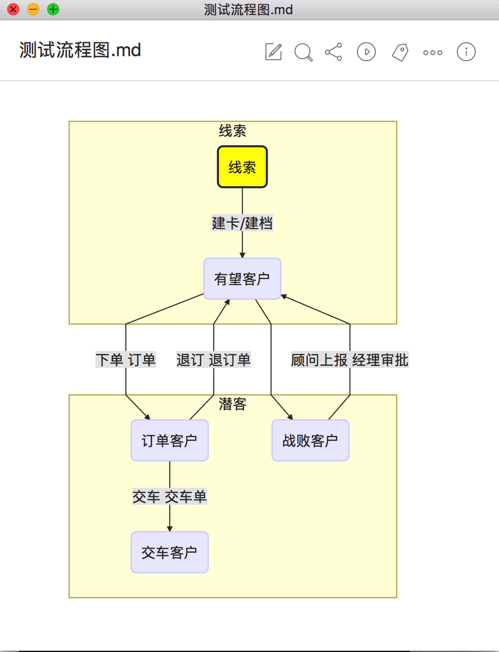

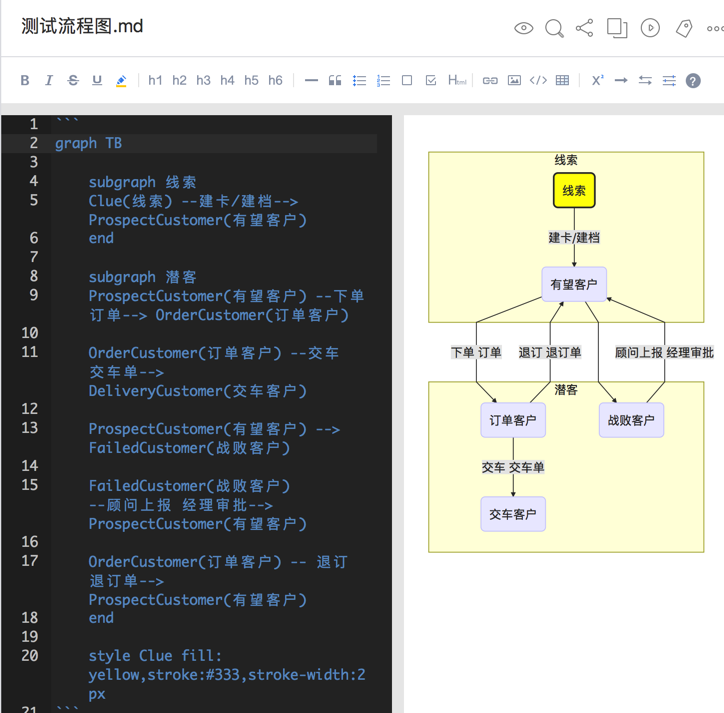

效果是:

目前就尝试到这里。抽空继续尝试。

还是挺好玩的。

抽空再去试试:

Sequence diagram · GitBook

Gantt diagram · GitBook
