Silicon Laboratories IDE and USB Debug Adapter学习心得

Silicon Laboratories IDE and USB Debug Adapter学习心得

Version: 2011-08-02

Author: [email protected]

【关于Silabs】

Silicon Laboratories ，常简称为Silicon Lab，或Silabs。

Silabs有某系列的MCU叫做 C8051Fxxx，比如我的这里的C8051F347，可以用USB调试器来调试的。C8051Fxxx，是兼容C8051的微控制器内核，加上对应的Full Speed的USB模块，以及其他一些小的常见的模块，比如电压调节，ADC，12MHz的晶振，内置的Flash memory，RAM，外部存储器接口EMIF，I2C，UART，SPI，Timer，Watchdog，很多个GPIO。

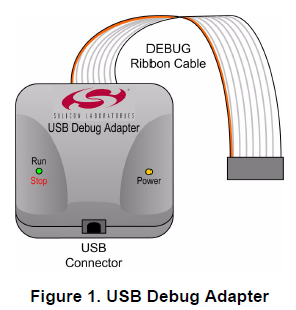

【关于USB Debug Adapter 】

1. USB调试器的详细资料，可以去这里下载，建议自己下载后，先看一遍，就大概对其有个概念了：

Silicon Laboratories USB Debug Adapter

http://www.silabs.com/Support%20Documents/TechnicalDocs/USB_Debug_Adapter_UG.pdf

2. 其对应的pin脚的定义是：

Table 1 USB Debug Adapter DEBUG Connector Pin Descriptions

关于引脚，实际使用中，只连接了GND，C2D，C2CK，就可以进行调试使用了。

其中，除了GND接地之外，只用了C2D和C2CK两个引脚，即为了实现调试功能，所需要的引脚的确很少，只要2个引脚，这也是C2接口的名字的来历。后面会有对C2接口的详细介绍。

此USB Debug工具，支持通过此debug工具给开发板供电（具体如何做，参考对应的开发工具中的资料Kit User’s Guide），对应着就是通过10号引脚USB Power来给开发板供电的。

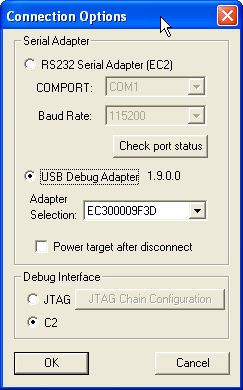

对应的，在使用Silicon Laboratories IDE+USB Debug Adapter的连接选项的配置中：

其中的Power target after disconnect，就是说，如果你选择了上述的，使用USB Debug Adapter来给开发板供电，此处即使软件断开（soft disconnect，即当为connected的时候，再次点击一下，就是断开了），但是还是可以继续为开发板供电。

3.在上述Silicon Laboratories IDE+USB Debug Adapter的连接选项的配置中，关于选JTAG还是C2：

A. 当MCU 为C8051F00X/01X/02X/04X/06X/12X/2XX 系列时，选择JTAG；

B. 当MCU 为C8051F3XX、4XX、5XX 系列时，选择C2。

我此处的是C8051F347，所以选择C2.

【关于Silicon Laboratories IDE】

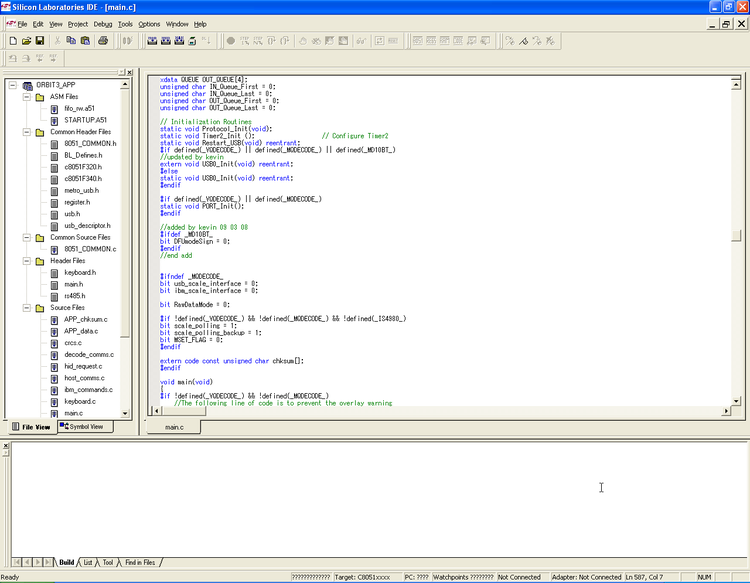

1. Silicon Lab的集成开发环境，叫Silicon Laboratories IDE：

支持编译，链接，（有调试工具的情况下）连接开发板，烧录代码，调试（单步，多步，Step Over），断点（但是好像同时最多支持4个断点），查看 SFR/RAM/Code/反汇编等。

2. 该软件有好多个版本，我见过的就有v2.17，v4.14和最新的4.20。

最新版本，可以去官网下载：

http://www.silabs.com/products/mcu/Pages/SoftwareDownloads.aspx

该页面中，还有一些其他方面的有用的工具，比如：

Flash Programming：用来烧录代码的工具。

Configuration Wizard：用来自定义配置，然后可以生成对应的相关部分的代码，对于项目开发应该很有帮助。

Keil μVision Driver：用IDE调试C8051系列的MCU的时候，是需要先安装这个驱动，才可以调试的。

【关于C8051F347】

1. SFR寄存器

SFR，Special Function Registers，特殊功能寄存器，对应着一个地址范围，其可以直接访问，范围为0x80-0xFF。SFR目的是提供了CIP-51的资源与外设之间的控制信息与数据的交换。此处简单理解为一些特殊的寄存器即可，每个寄存器，都有一定的控制功能，如此而已。而这些SFR寄存器具体都是干啥的，请参考其datasheet。

2. C2调试接口

Silicon Labs的双线（2-wire）的C2接口，是个用于调试的接口，功能上，类似于常见的JTAG接口。

C2接口的特点：

（1）非侵入式（non-intrusive），即不入侵（破坏，影响）目标开发板*（上的其他资源），不需要开发板上提供像其他调试中需要的额外资源，比如stub桩，就可以实现debug调试的功能。在通过C2来调试MCU的时候，所有的模拟或数字的外设都可以不受影响而正常运行。

（2） 可以和普通的pin脚功能复用。好处是，不额外占用pin脚（嵌入式中，希望是在实现同样的功能的前提下，引脚越少越好，减少资源占用，便于封装。）
