【整理】NEC的V850系列MCU芯片

NEC crifan 8769浏览 0评论

前言:

虽然:

【整理】NEC和瑞萨(Renesas)的关系:NEC电子,瑞萨科技,瑞萨电子

本应把NEC改口为Renesas了,但是由于历史原因,NEC V850叫法更易懂,所以此处延续NEC V850的叫法。



此处,总结一下,NEC的V850系列芯片。(V850 Family)



V850是啥?

V850是NEC的某个系列MCU芯片的总成,所以一般也叫做 V850 Family。

V805系列下,包括不同型号的,N款MCU,各自有各种的适用领域。



专业点,可以解释为:

V850是一个架构,32-bit RISC CPU 的架构,适用于嵌入式控制器领域。

所以,使用同一架构,设计出来的,就包括了N款具体的芯片。



V850包含哪些具体的型号的MCU芯片?

摘录官网:

Development Environment for the Renesas V850 MCUs

中列举出来的,有:

V850E/Dx
V850E/Dx3 |

V850E/Ix
V850E/IA1 | V850E/IA2 | V850E/IA3, V850E/IA4 | V850E/IF3, V850E/IG3 | V850E/IG4, V850E/IH4, V850E/IG4-H, V850E/IH4-H |

V850E/Mx
V850E/MA3 | V850E/ME2 |

V850E/Px
V850E/PHO3 |

V850E2/Dx
V850E2/Dx4 | V850E2/Dx4-H |

V850E2/Fx
V850E2/Fx4 | V850E2/Fx4-G | V850E2/Fx4-H | V850E2/Fx4-L |

V850E2/Mx
V850E2/ME3 | V850E2/Mx4 |

V850E2/Px
V850E2/Px4 |V850E2/Px4-L |

V850E2/Sx
V850E2/Sx4-H |

V850ES/Fx
V850ES/Fx3 | V850ES/Fx3-L |

V850ES/Hx
V850ES/Hx3 |

V850ES/Ix
V850ES/IE2 | V850ES/IK1 |

V850ES/Jx
V850ES/Jx3 | V850ES/Jx3-E | V850ES/Jx3-H | V850ES/Jx3-L | V850ES/Jx3-L(USB) | V850ES/Jx3-U |

V850ES/Sx
V850ES/SG1 | V850ES/SG2, V850ES/SJ2 | V850ES/SG2-H, V850ES/SJ2-H | V850ES/SG3, V850ES/SJ3 |

V850E/Rx
V850E/RS1 | V850E/RS2 |

V850E/Sx
V850E/Sx3-H |

V850ES/STx
V850ES/ST2 |



V805常见用途是?

由于V850中的芯片的功能,比较适合用于电机控制,以及处理CAN总线协议。

所以,其中一些用途就包括:

  • 许多NEC和Optiarc生产的DVD光驱,里面芯片就是用的V850



V850的技术相关细节



V850的各个型号之前的关系

截图供参考:

(1)性能:

v850 v850ES v850E1 v850E2 performance

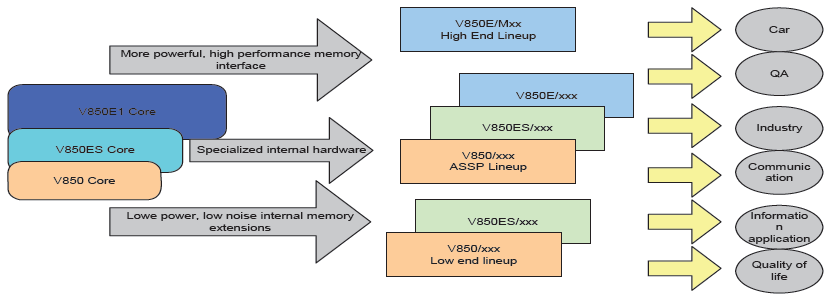

(2)应用(领域)

v850 serial applications

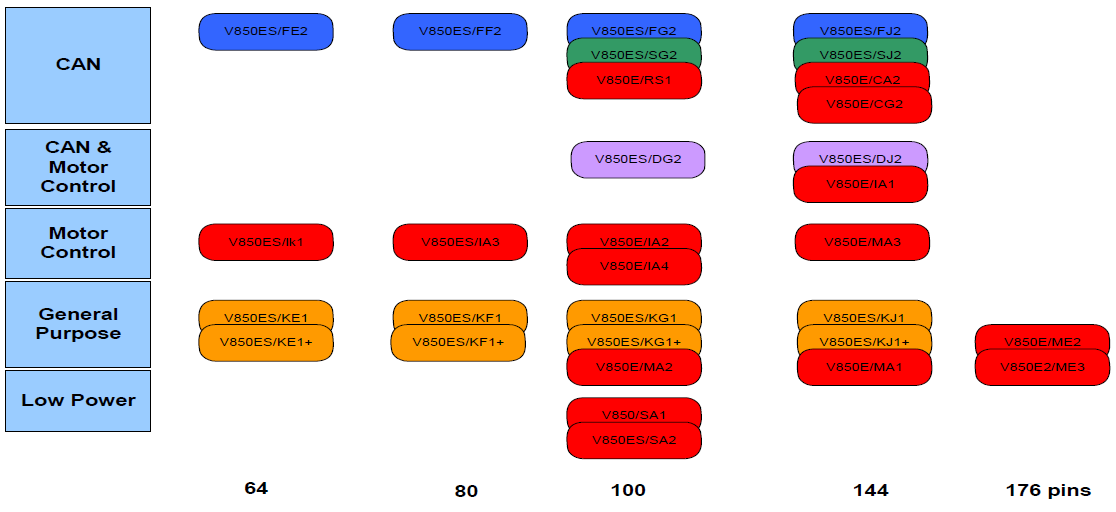

(3)V850 Product Varieties

V850 Product Varieties

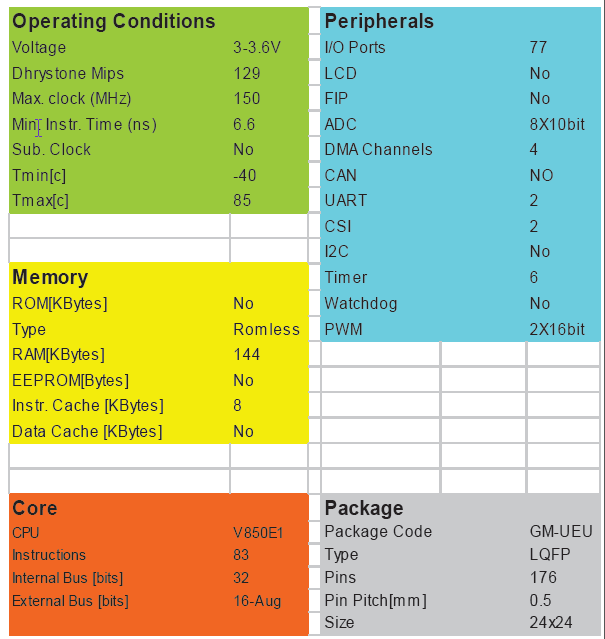

(4)V850 Overview

V850/ME2 as example:

V850 ME2 overview

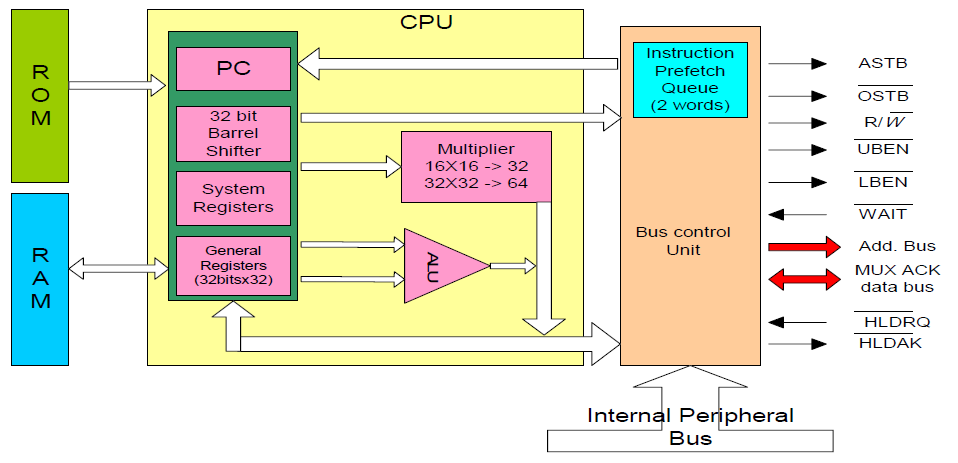

(5)V850 Core Architecture

V850 Core Architecture



V850配套的开发工具,环境,软件

V850ES, V850E, V850E2是跑在无MMU支持的uClinux上的,

对应的编译器支持有好几种:GNU的,IAR的,Green Hills的。

Linux内核在2.6.27之后,就不再支持V850了。



支持V850的嵌入式操作系统

专门的,发现了一个,针对V850的嵌入式实时操作系统RX850V4,所以去整理了一下:

【整理】嵌入式实时操作系统:RX850V4



使用V850开发的流程,工具和参考资料

官网都给出来了,相关的,如果用V850去开发的话,可以参考的资料,可以使用哪些工具等等,都在这里了:

http://www.renesas.eu/products/mpumcu/v850/peer/manual_softtools_index.jsp

此处,只是截个图,暂时了解个大概即可:

v850 Tool Chain Overview

等以后真的需要开发的时候,再去看对应的,详细的资料。

以及,相关的工具:

MCU

Real-time OS

Software Tools

Emulators

Programming Tools

On-chip debugging emulator

Full-spec emulator

Programmer 5

V850

RI850V4 1
RI850MP(V850E2M Dual Core)

Integrated Development Environment CubeSuite+ for V850
(includes integrated development environment 2, compiler, simulator, and emulator debugger)

E1 4
MINICUBE2
MINICUBE (JTAG emulator for V850)

IECUBE
IECUBE2

PG-FP5 6
E1 4, 7
MINICUBE2 7, 8

Software Package for V850 [SP850]
(includes integrated development environment 3, compiler, simulator, and emulator debugger)



参考资料

V850

[PDF]NEC – V850 Risc Microcontroller
