【记录】天猫精灵方糖拆解过程

Embedded crifan 12730浏览 0评论

参考:

两款爆品迷你智能音箱拆解对比:天猫精灵方糖、小爱mini-天猫精灵

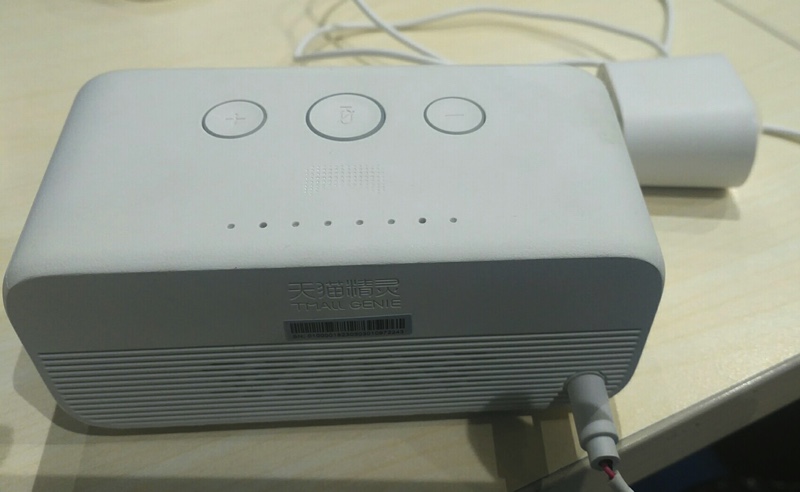

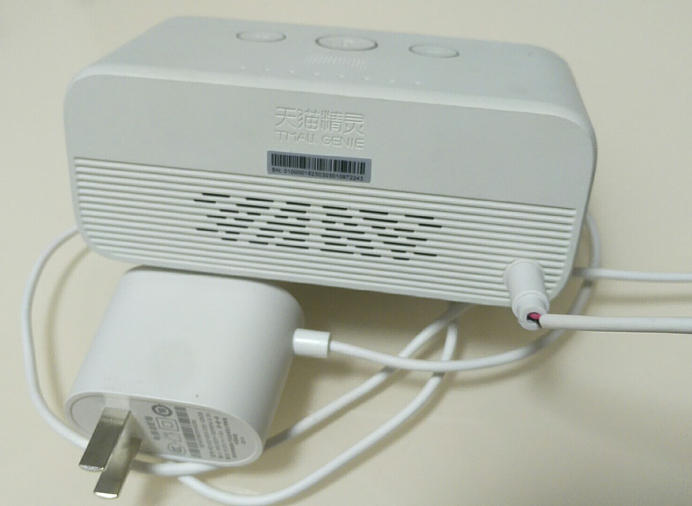

去拆解手上一个天猫精灵的方糖:

没有看到螺丝。

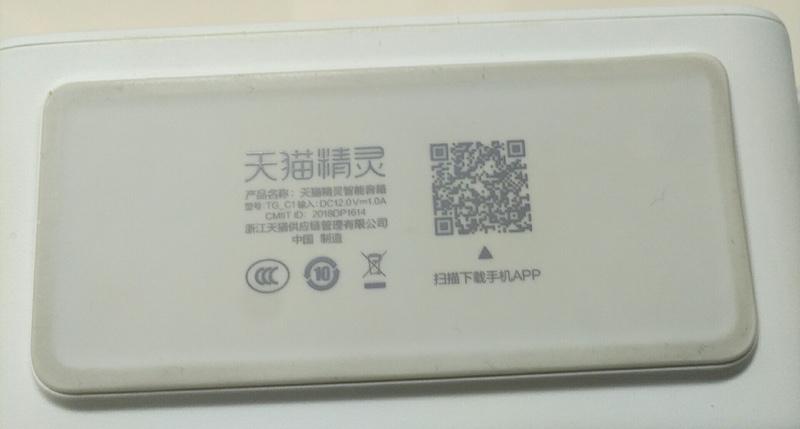

去看看底部的一层软胶质的东西:

能否掀开。

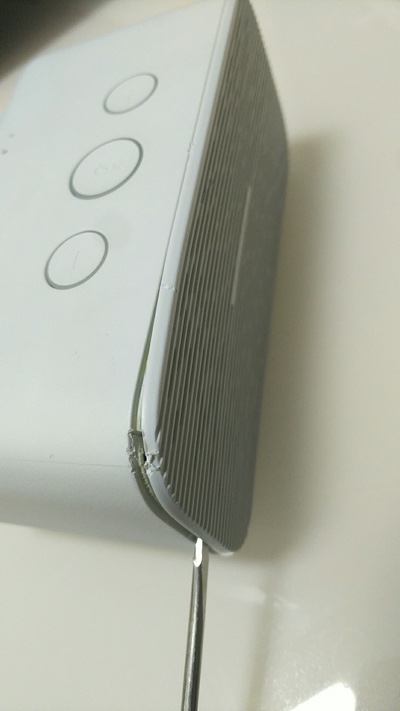

“这次拆解从正面的扬声器遮罩开始拆,注意不是底部的橡胶垫。”

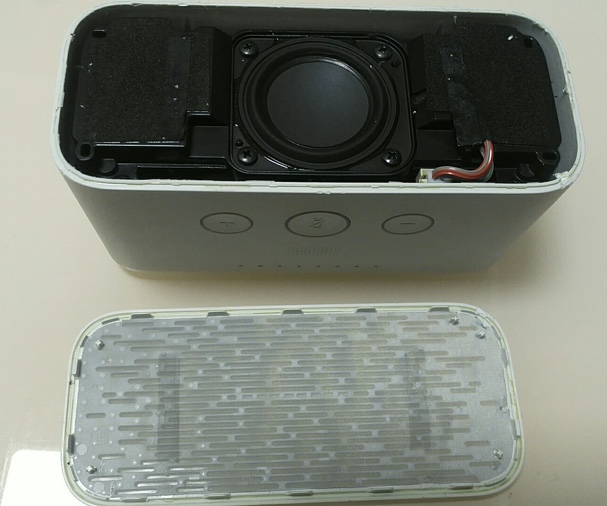

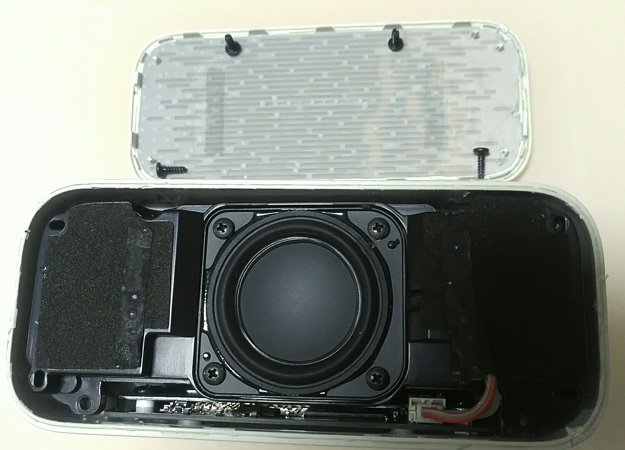

拆开了:

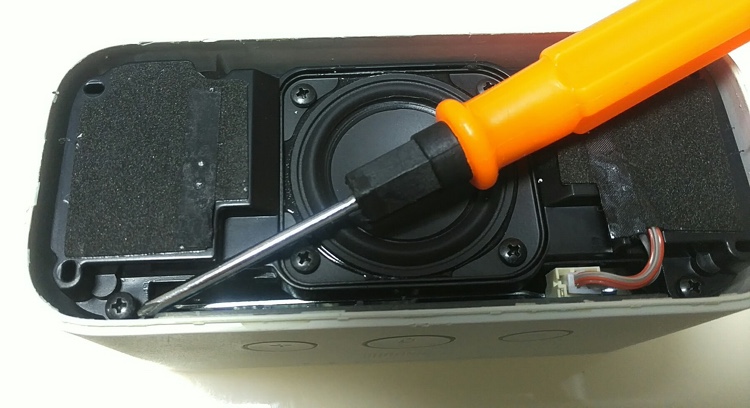

继续拆螺丝:

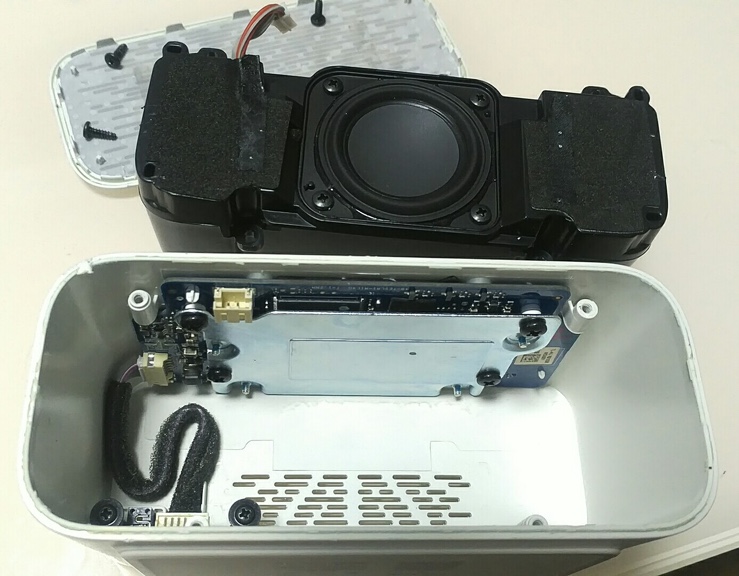

拆掉了4颗螺丝:

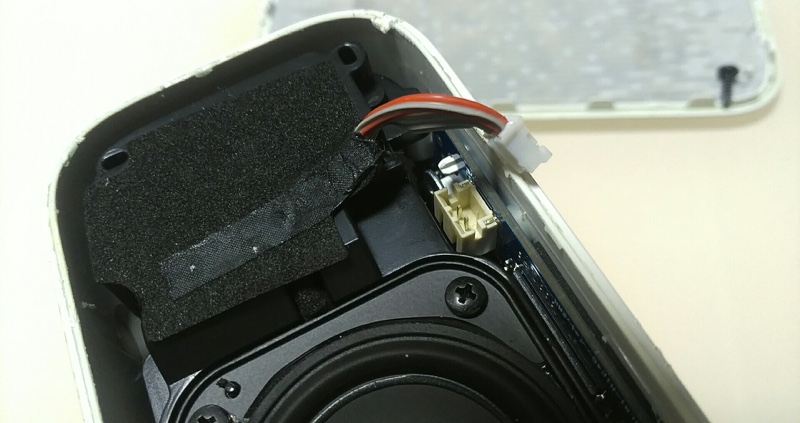

手拔掉插座:

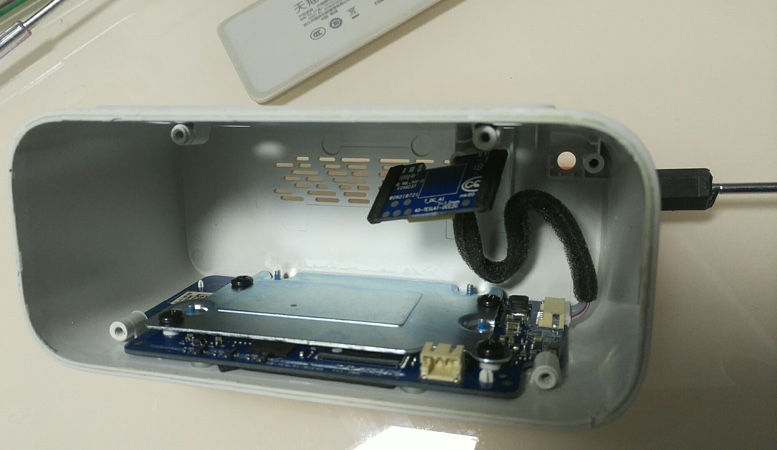

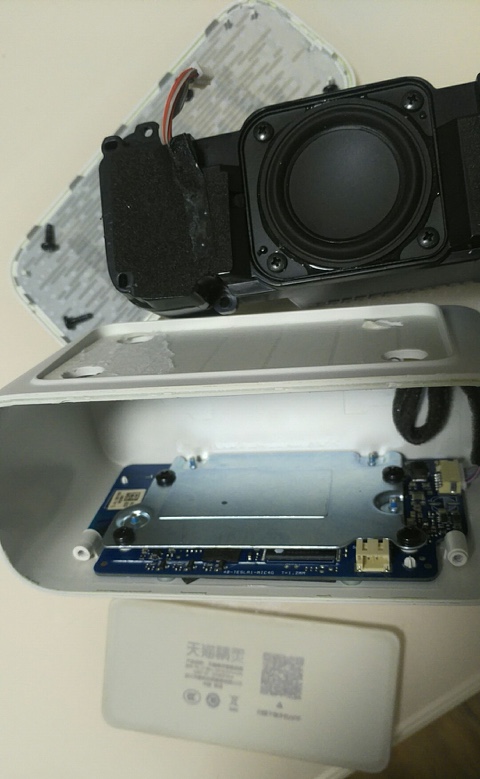

就可以拿下来了:

为了拆卸主电路板的螺丝,需要把说明的胶皮撕掉,漏出孔:

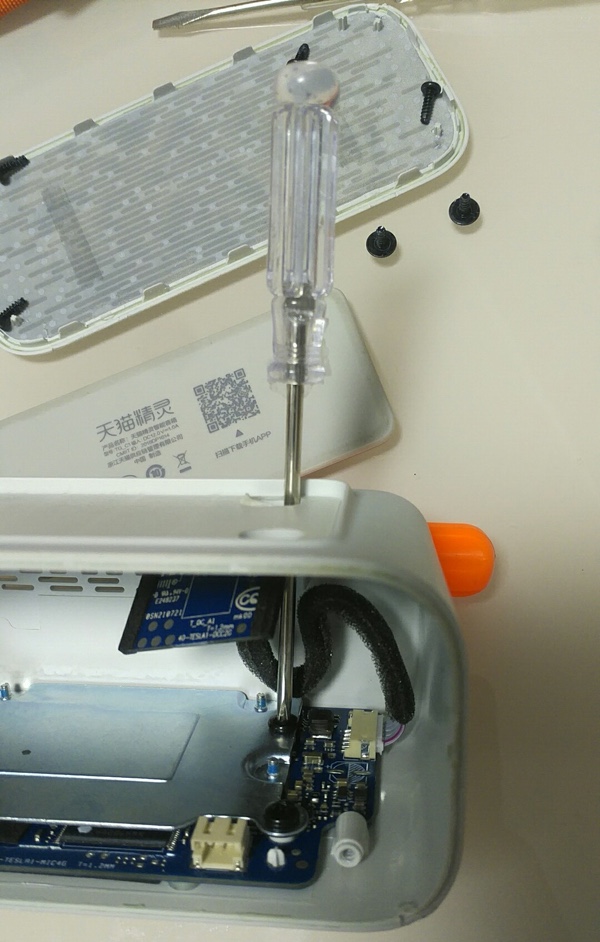

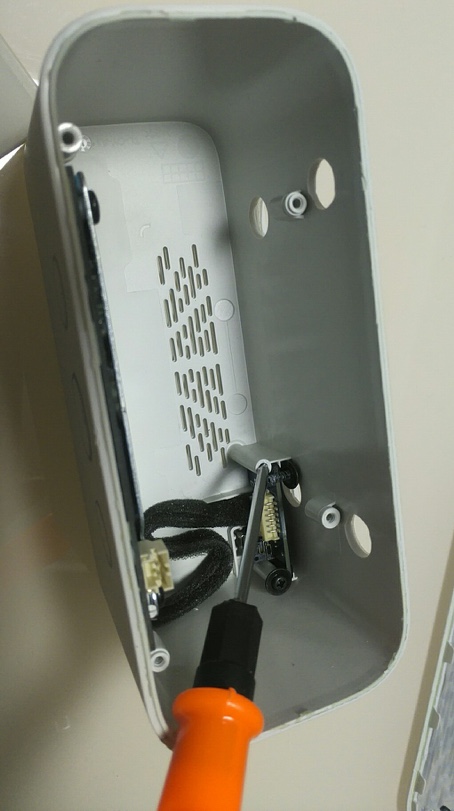

再用螺丝刀去卸电路板上的螺丝:

不过先要卸里面的螺丝:

再去卸

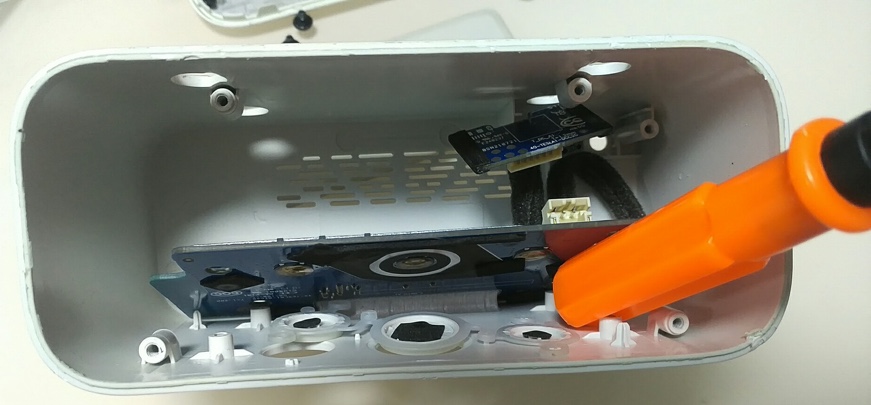

但是最后要耗很大的力气,里面有强力胶粘住的:

用力才能拽出来

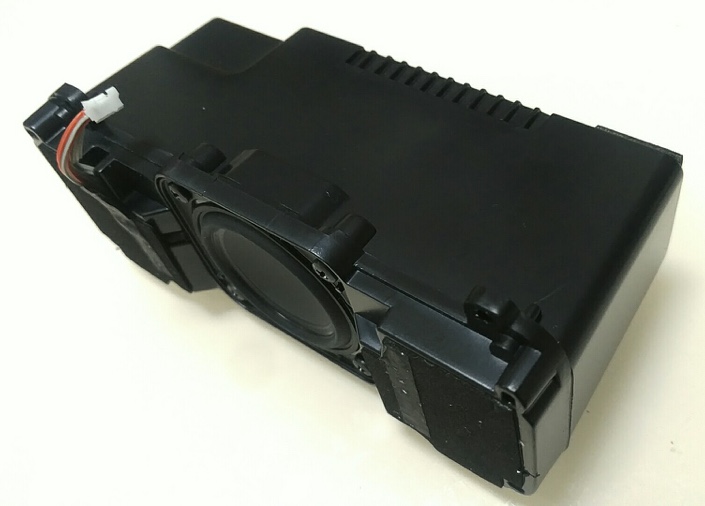

最后终于弄出来了:

拆掉胶带,再拆螺丝:

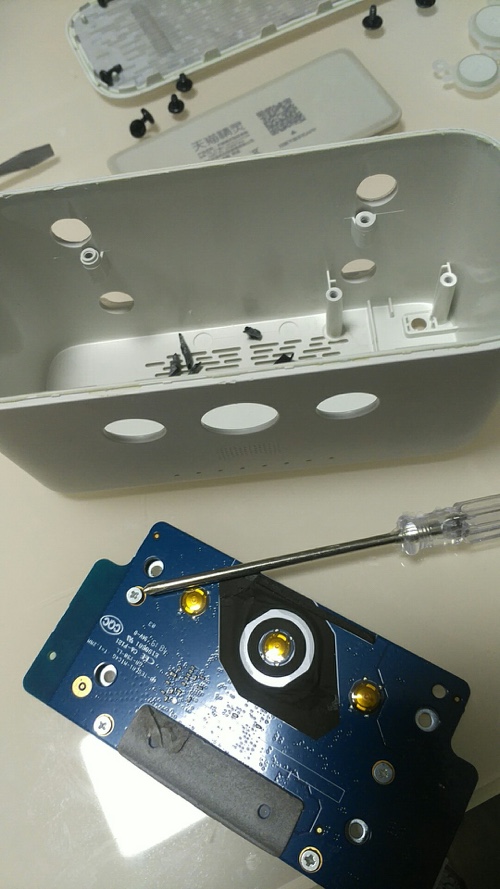

然后就可以拆出主板了:

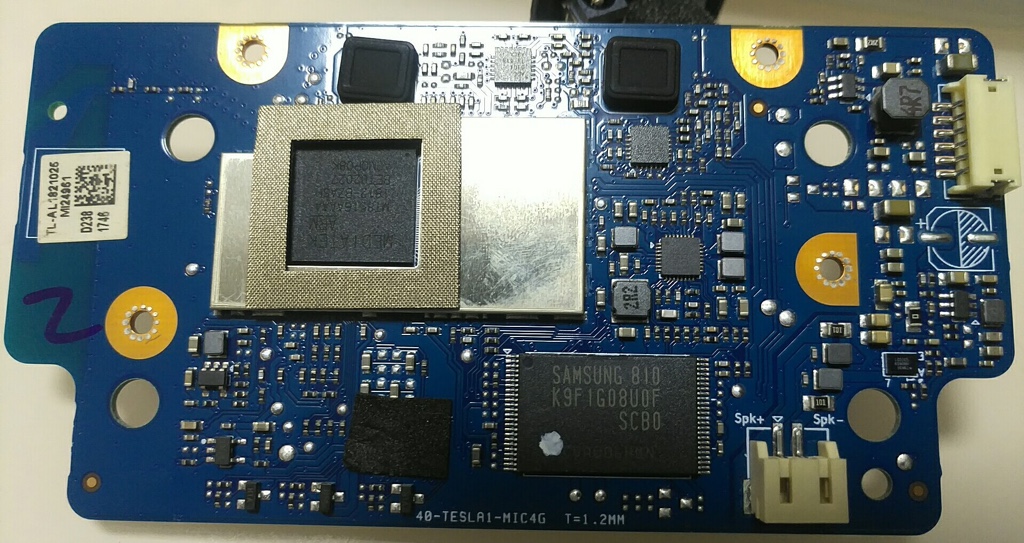

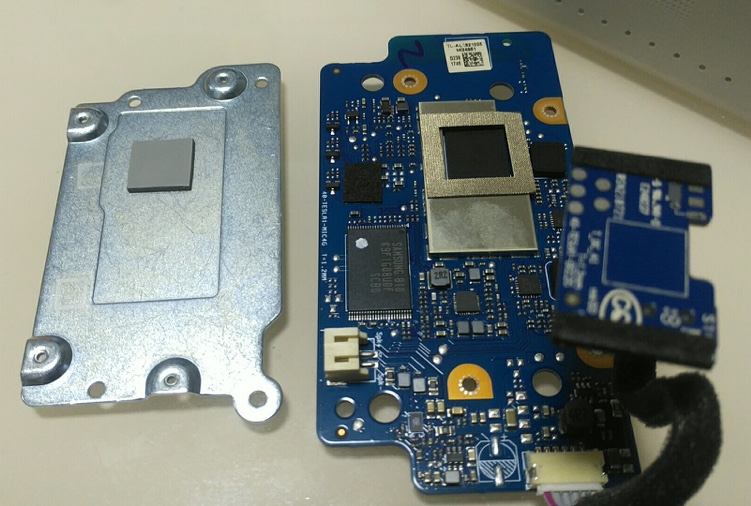

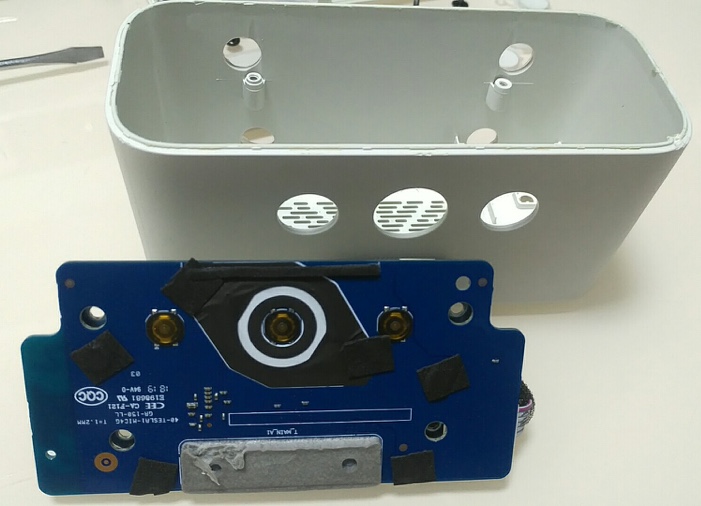

然后这就是主板:

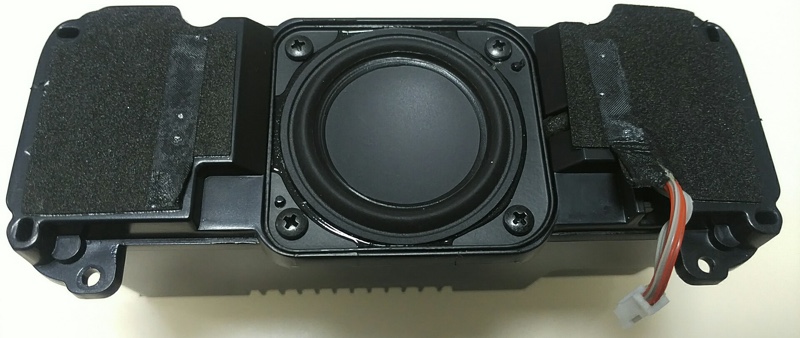

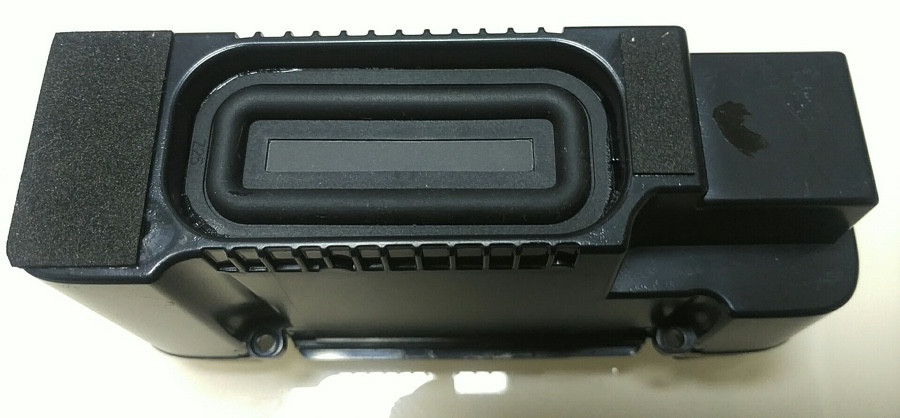

扬声器特写:

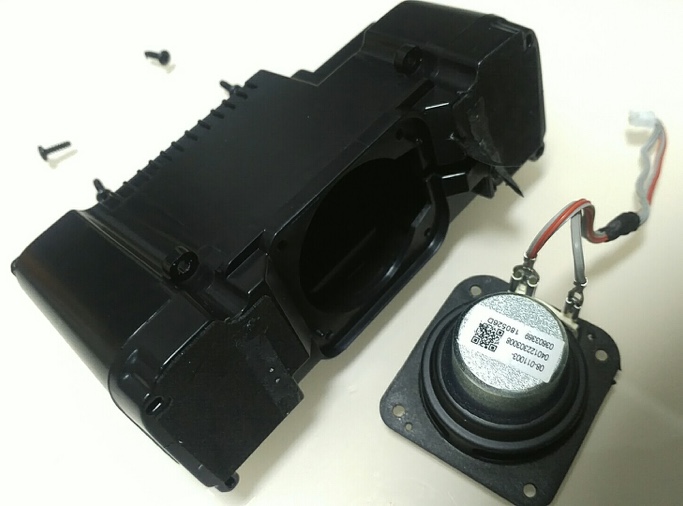

继续打开扬声器

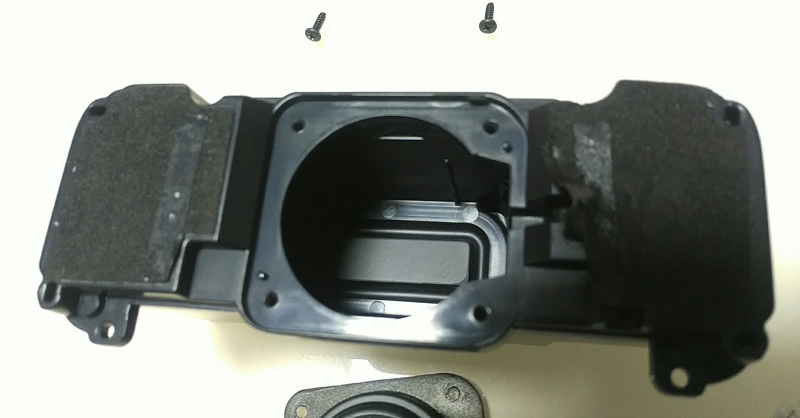

里面就是空的了:

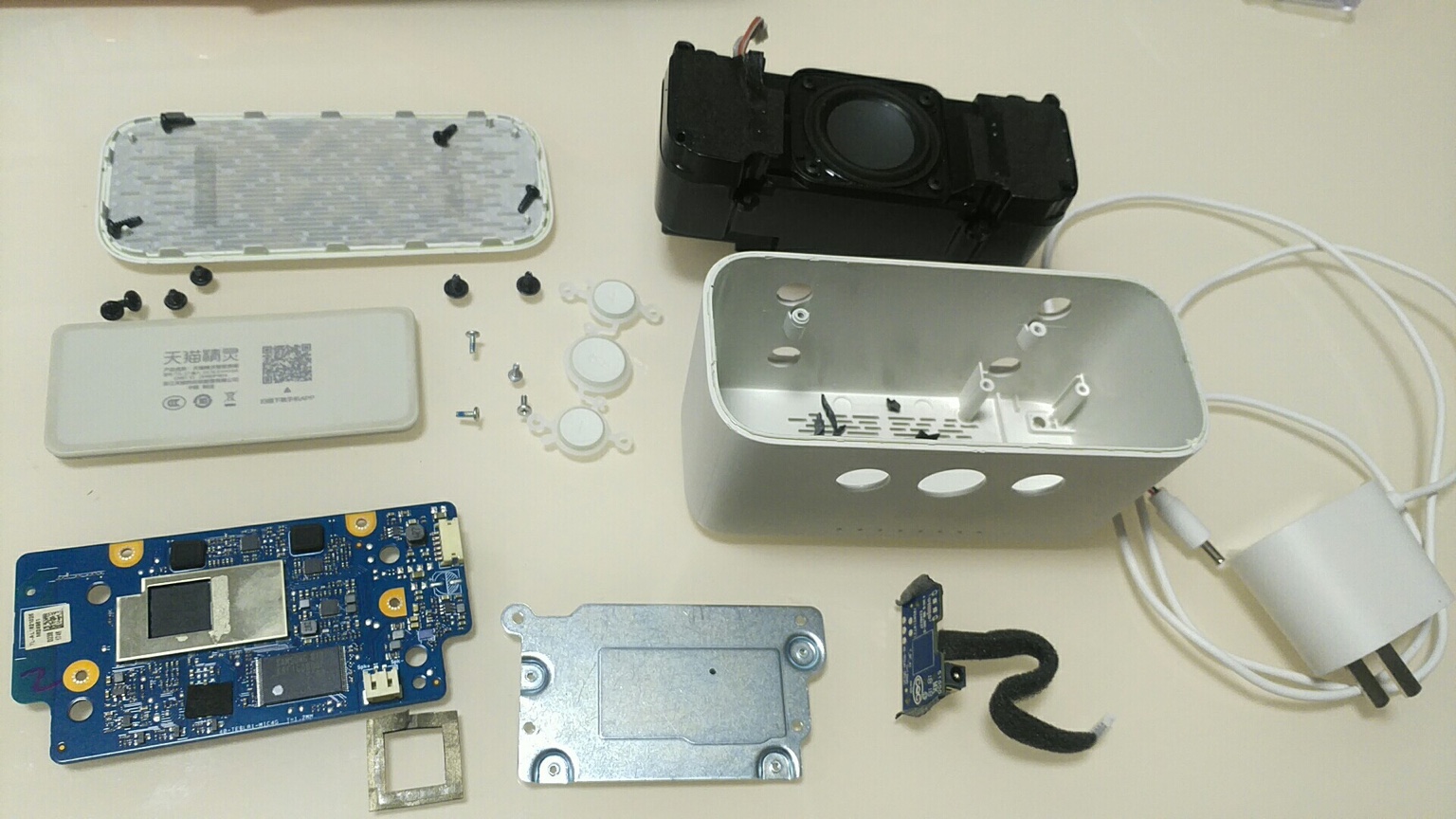

全家福:

剩下的就是去:

【整理】天猫精灵方糖拆解报告和芯片详解
