【整理】什么是BOM物料清单+举例解释

Embedded crifan 11040浏览 0评论

bom 物料清单

Creo Parametric 帮助中心

“物料清单”(BOM) 列出了当前装配或装配绘图中的所有零件和零件参数。

物料清单 – 维基百科,自由的百科全书

物料清单(bill of materials, 缩写 BOM;或译材料清单、用料表、用量表)是为了制造最终产品所使用的文件,内容记载原物料清单、主/副加工流程、各部位明细、半成品与成品数量等资讯。通常作为代工双方联系的文件或是公司内部沟通的文件。

依企业需求目的的不同,用料表可细分为设计用的工程料表(engineering bill of materials)、生产用的制造料表(manufacturing bill of materials)、接单用的销售材料清单(sales bill of materials)……等。

在加工业(process industry)用料表也被称为配方(formula)、原料明细(recipe)或组成表(ingredients list);在电子业,用料表为印刷电路板所使用的零件明细。当印刷电路板设计完成后,BOM会交给专门设计符合产品需求的PCB布线工程师。

BOM物料清单_百度百科

BOM -物料清单 – 当我荒废时间的时候,会有多少人在拼命 – CSDN博客

BOM(Bill of Material)物料清单,是计算机可以识别的产品结构数据文件,也是ERP的主导文件。BOM使系统识别产品结构,也是联系与沟通企业各项业务的纽带。ERP系统中的BOM的种类主要包括5类:缩排式BOM、汇总的BOM、反查用BOM、成本BOM、计划BOM

BOM作用

BOM是PDM/MRPⅡ/ERP信息化系统中最重要的基础数据,其组织格式设计和合理与否直接影响到系统的处理性能,因此,根据实际的使用环境,灵活地设计合理且有效的BOM是十分重要的。

BOM不仅是MRPⅡ系统中重要的输入数据,而且是财务部门核算成本,制造部门组织生产等的重要依据,因此,BOM的影响面最大,对它的准确性要求也最高。正确地使用与维护BOM是管理系统运行期间十分重要的工作。

此外,BOM还是CIMS/MIS/MRPⅡ/ERP与CAD,CAPP等子系统的重要接口,是系统集成的关键之处,因此,用计算机实现BOM管理时,应充分考虑它与其他子系统的信息交换问题。

BOM信息在MRPⅡ/ERP系统中被用于MRP计算,成本计算,库存管理。BOM有各种形式,这些形式取决于它的用途,BOM的具体用途有:

1、是计算机识别物料的基础依据。

2、是编制计划的依据。

3、是配套和领料的依据。

4、根据它进行加工过程的跟踪。

5、是采购和外协的依据。

6、根据它进行成本的计算。

7、可以作为报价参考。

8、进行物料追溯。

9、使设计系列化,标准化,通用化。

【总结】

BOM

  • Bill Of Materials

    • 直译:(产品所用的各种)材料的清单

    • 典型叫法:物料清单

    • 也叫做:

      • 材料清单

      • 用料表

      • 用料结构表

      • 用量表

      • 产品结构表

    • what:

      • 为了制造最终产品所使用的文件

    • 写了什么=包含了什么=记录了什么:

      • 原物料清单

      • 主/副加工流程

      • 各部位明细

      • 半成品与成品数量

    • 作用:

      • 通常作为代工双方联系的文件或是公司内部沟通的文件

        • 代工双方:

          • 设计产品的公司

          • 帮忙生产的代工厂

    • 细分:

      • 根据目的不同可细分为:

        • E-BOM=Engineering BOM=工程BOM

        • P-BOM=Plan BOM=计划BOM

        • D-BOM=Design BOM=设计BOM

    • 和其他系统的关系

      • 是多种系统软件:

        • ERP=Enterprise Resource Planning=企业资源计划

          • -》

            • BOM是ERP的主导文件

            • BOM是ERP的基础数据

        • PDM=Products Data Management=产品数据管理

        • MRPⅡ=Manufacturing Resource Planning=物造资源计划

      • 的最基础的资料

-》此处:

典型的针对的是:一个电子设备

其中的各个硬件组成的清单列表

  • 作为该产品的内部研发人员

    • 是该产品的设计和研发的参与者

      • 设计这个产品

      • 选用对应的各种的原器件

      • 最终找代工厂生产出该产品

      • 等等

    • -》本身就知道这些BOM物料信息

  • 而作为普通用户或者数码评测机构:往往不知道该产品的BOM信息

    • 一般只能是:

      • 买了该产品

      • 拆了东西(的硬件)

      • 从硬件电路板上分析

        • 找出对应的硬件是哪些

    • -》最终分析出整个BOM物料清单

比如之前自己的:

先拆了硬件:

【记录】天猫精灵方糖拆解过程

再去分析出BOM物料清单:

【整理】天猫精灵方糖的硬件电路板和芯片详解

另外一些例子:

比如:

1.网络上找到的:

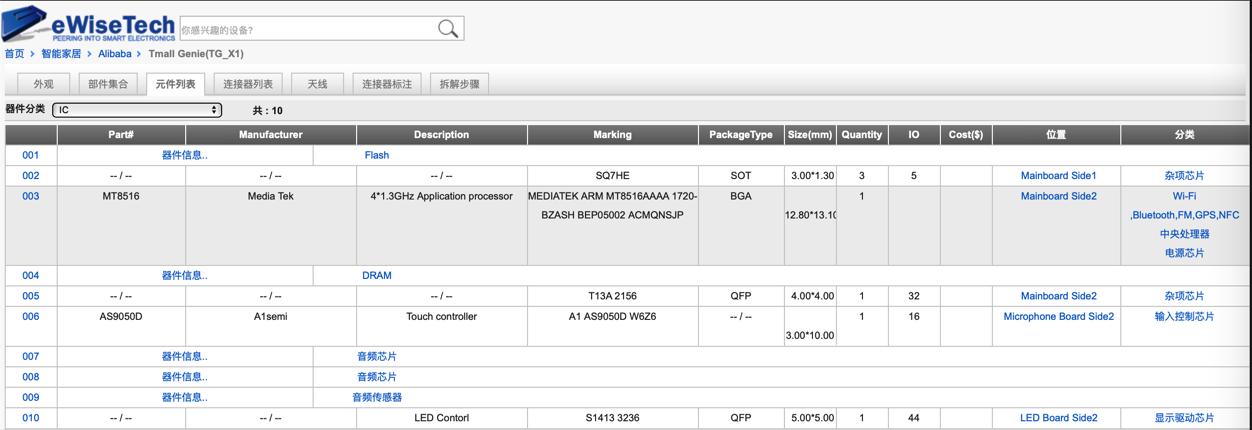

天猫精灵X1:

eWiseTech | 手机拆解 | 智能设备 | 工艺分析 | 拆解报告 | IC | 芯片分析 | Teardown Report | Alibaba | Tmall Genie(TG_X1) | BOM, 物料清单

2.网上拆解的别的:

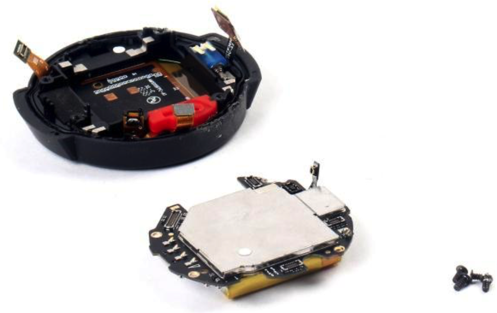

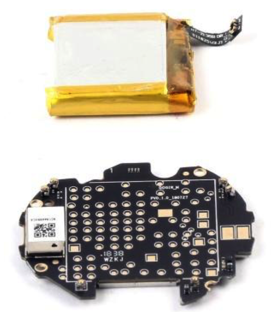

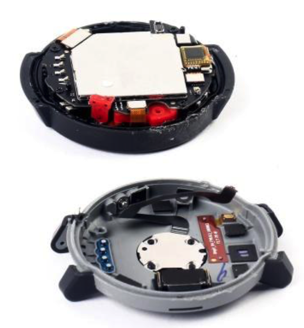

华米 AMAZFIT 智能手表拆解 – OFweek电子工程网

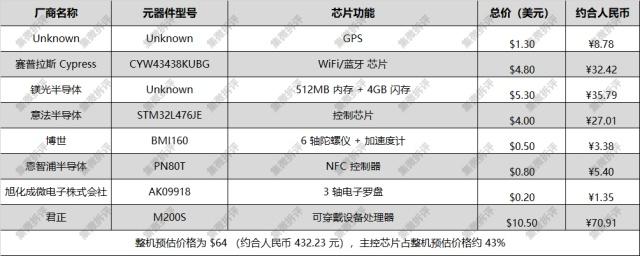

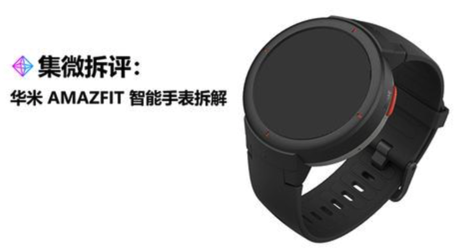

集微拆评:搭载君正处理器,华米 AMAZFIT 智能手表拆解__财经头条

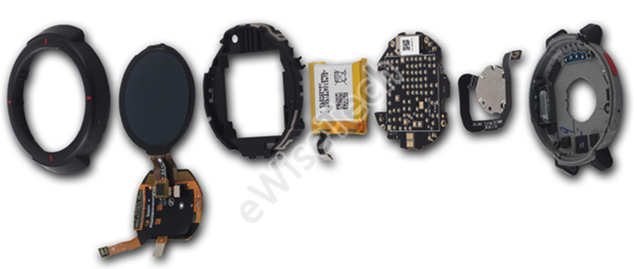

eWiseTech | 手机拆解 | 智能设备 | 工艺分析 | 拆解报告 | IC | 芯片分析 | Teardown Report | E拆解:买华米智能手表的快来看看你买的满意吗?

->

->

->

->

->

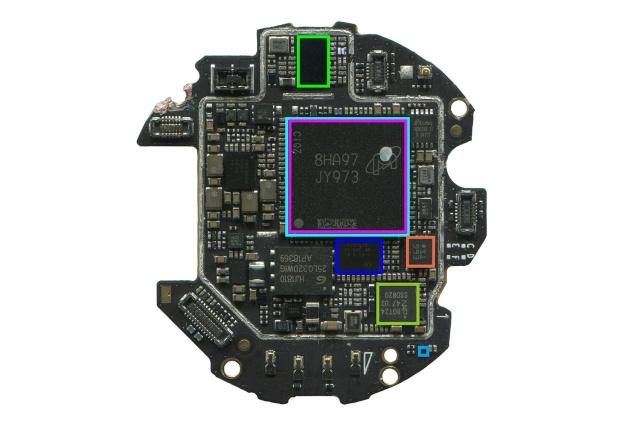

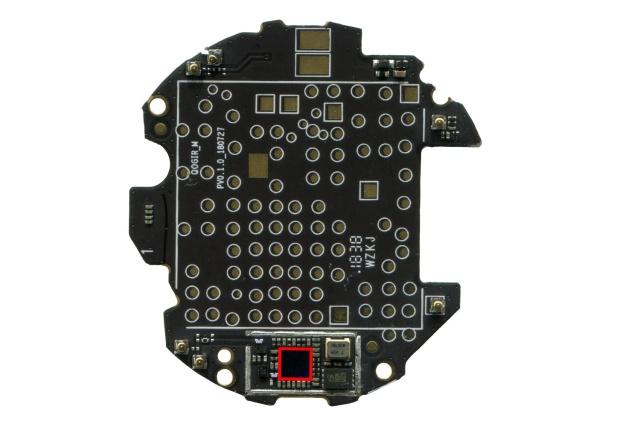

  • 绿色:Cypress-CYW43438KUBG-WiFi蓝牙芯片

  • 青色:Micron-512MB内存+4GB闪存

  • 紫色:Ingenic-M200S-双核处理器

  • 蓝色:STMicroelectronics-STM32L476JE-控制芯片

  • 橙色:Bosch-BMI160-六轴(陀螺仪+加速度)传感器

  • 浅绿色:NXP-PN80T-NFC芯片

  • 浅蓝色:AKM-AK09918-三轴电子罗盘

及同一款产品拆解后的更详细的BOM表:

eWiseTech | 手机拆解 | 智能设备 | 工艺分析 | 拆解报告 | IC | 芯片分析 | Teardown Report | E拆解:买华米智能手表的快来看看你买的满意吗?

主板上使用的Logic、Memory、PM、RF芯片使用信息见下表:

Functional Area
Brand Name
Part Number
Pkg Description
Logic
Ingenic
M200S
Wearable Application Processor
Memory
Micron
Unknown
eMCP 512MB DRAM and 8GB ROM
Gigadevice
GD25LQ32
1.8V Uniform Sector Dual and Quad Serial Flash
PM
STMicroelectronics
STM32L476JE
Ultra-low-power with FPU ARM Cortex-M4 MCU 80 MHz with 512 Kbytes Flash, LCD, USB OTG
WILLSEMI
WPM2006
Power MOSFET and Schottky Diode
Silicon Mitus
SM5007
Power Management
RF
Cypress
CYW43438KUBG
Single-Chip IEEE 802.11ac b/g/n MAC/Baseband/Radio with Integrated Bluetooth 4.1 and FM Receiver
NXP
PN80T
NFC Controller
/
/
GPS

整机上使用的MEMS芯片使用信息见下表:

Functional Area
Brand Name
Part Number
Pkg Description
Sensor
Bosch
BMI160
6-Axis (Gyroscope+Accelerometer)
AKM
AK09918
3-Axis Electronic Compass
/
/
Barometric Pressure Sensor
