1.3. 软件方面

如果想要在Linux下编写Nand Flash驱动,那么就先要搞清楚Linux下,关于此部分的整个框架。弄明白,系统是如何管理你的Nand Flash的,以及,系统都帮你做了那些准备工作,而剩下的,驱动底层实现部分,你要去实现哪些功能,才能使得硬件正常工作起来。

1.3.1. Nand Flash相关规范 – ONFI和LBA

在介绍Nand Flash的软件细节方面之前,先来介绍一下Nand Flash的两个相关的规范:ONFI和LBA。

1.3.1.1. ONFI是什么

ONFI规范,即Open Nand Flash Interface specification。

ONFI是Intel主导的,其他一些厂家(Hynix,Micron,Numonyx,Phison ,SanDisk,Sony,Spansion等)参与制定的,统一了Nand Flash的操作接口。

所谓操作接口,就是那些对Nand Flash操作的命令等内容。

而所谓统一,意思是之前那些Nand Flash的操作命令等,都是各自为政,虽然大多数常见的Nand Flash的操作,比如page read的命令是0x00,0x30,page write的命令是0x80,0x10等,但是有些命令相关的内容,很特别且很重要的一个例子就是,每个厂家的Nand Flash的read id的命令,虽然都是0x90,但是读取出来的几个字节的含义,每个厂家定义的都不太一样。

因此,才有统一Nand Flash的操作接口这一说。

ONFI规范,官网可以下载的到:

http://onfi.org/specifications/

比如:

ONFI 2.2 Spec

http://onfi.org/wp-content/uploads/2009/02/ONFI%202_2%20Gold.pdf

ONFI规范中定义的Nand Flash的命令集合为:

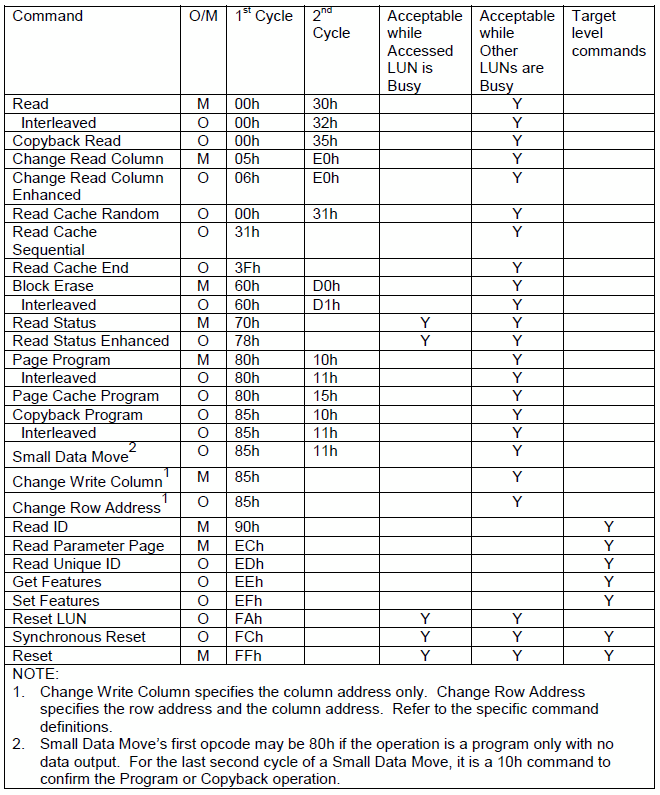

图 1.13. ONFI中的Nand Flash的命令集合

ONFI中的Nand Flash的命令集合

可以看到,其中常见的一些命令,比如

  1. page read(0x00,0x30)
  2. page write(0x80,0x10)
  3. block erase(0x60,0xD0)
  4. Reset(0xFF)

等等命令,都是和普通的Nand Flash的命令是一样的,而额外多出一些命令,比如Read Unique ID(0xED)等命令,是之前某些Nand Flash命令所不具有的。

如此,定义了Nand Flash的操作的命令的集合以及发送对应命令所遵循的时序等内容。

1.3.1.1.1. ONFI Block Abstracted NAND

ONFI还定义了另外一个规范:

ONFI Block Abstracted Nand Specification

http://onfi.org/wp-content/uploads/2009/02/BA_NAND_rev_1_1_Gold.pdf

即ONFI LBA Nand,简单说就是,逻辑块寻址的Nand。其含义和Toshiba的LBA,基本没有太多区别。

1.3.1.1.2. ONFI的好处

ONFI规范定义了之后,每家厂商的Nand Flash,只要符合这个ONFI规范,然后上层Nand Flash的软件,就可以统一只用一种了,换句话说,我写了一份Nand Flash的驱动后,就可以操作所有和ONFI兼容的Nand Flash了,整个Nand Flash的兼容性,上层软件的兼容性,互操作性,就大大提高了。

而且,同样的,由于任何规范在定义的时候,都会考虑到兼容性和扩展性,ONFI也不例外。针对符合ONFI规范的,写好的软件,除了可以操作多家与ONFI兼容的Nand Flash之外,而对于以后出现的新的技术,新制程的Nand Flash,只要符合ONFI规范,也同样可以支持,可以在旧的软件下工作,而不需要由于Nand Flash的更新换代,而更改上层软件和驱动,这个优势,由于对于将Nand Flash芯片集成到自己系统中的相关开发人员来说,是个好消息。

1.3.1.2. LBA规范是什么

LBA Nand Flash,Logical Block Address,逻辑块寻址的Nand Flash,是Nand Flash大厂之一的Toshiba,自己独立设计出来的新一代的Nand Flash的规范。

之所以叫做逻辑块寻址,是相对于之前常见的,普通的Nand Flash的物理块的寻址来说的。常见的Nand Flash,如果要读取和写入数据,所用的对应的地址是对应的:block地址+block内的Page地址+Page内的偏移量 = 绝对的物理地址,

此物理块寻址,相对来说有个缺点,那就是,由于之前提到的Nand Flash会出现使用过程中出现坏块,所以,遇到这样的坏块,首先坏块管理要去将此坏块标记,然后将坏块的数据拷贝到另一个好的block中,再继续访问新的block。

而且数据读写过程中,还要有对应的ECC校验,很多情况下,也都是软件来实现这部分的工作,即使是硬件的ECC校验,也要写少量的软件,去操作对应寄存器,读取ECC校验的结果,当然别忘了,还有对应的负载平衡等工作。

如此的这类的坏块管理工作,对于软件来说,很是繁重,而且整个系统实现起来也不是很容易,所以,才催生了一个想法,是否可以把ECC校验,负载平衡,坏块管理,全部都放到硬件实现上,而对于软件来说,我都不关心,只关心有多少个Block供我使用,用于数据读写。

针对于此需求,Toshiba推出了LBA逻辑块寻址的Nand Flash,在Nand Flash存储芯片之外,加了对应一个硬件控制权Controller,实现了上述的坏块管理,ECC校验,负载平衡等工作,这样使得人家想要用你LBA的Nand Flash的人,去开发对应的软件来驱动LBA Nand Flash工作,相对要做的事情,就少了很多,相对来说就是减轻了软件系统集成方面的工作,提高了开发效率,缩短了产品上市周期。

LBA Nand,最早放出对应的样片(sample)是在2006年8月。

网上找到一个LBA Nand Flash的简介:

http://www.toshiba-components.com/prpdf/5678E.pdf

现早已经量产,偶在之前开发过程中,就用过其某款LBA的Nand Flash。

目前网上还找不到免费的LBA的规范。除非你搞开发,和Toshiba签订NDA协议后,才可以拿到对应的specification。

关于Toshiba LBA Nand规范,在此多说一点(参考附录中:lba-core.c):

LBA Nand分为PNP,VFP和MDP三种分区:

  1. PNP主要用于存放Uboot等启动代码
  2. VFP主要用于存放uImage等内核代码
  3. MDP主要用于存放用户的数据,以及rootfs等内容

1.3.1.3. 为何会有ONFI和LBA

在解释为何会有ONFI和LBA之前,先来个背景介绍:

目前Nand Flash的厂家有Samsung,Toshiba,Intel, Hynix,Micron,Numonyx,Phison ,SanDisk,Sony,Spansion等。

1.3.1.3.1. 技术层面的解释

ONFI的出现,上面已经解释过了,就是为了统一Nand Flash的接口,使得软件兼容性更好;

而LBA的出现,是为了减轻软件方面对Nand Flash的各种管理工作。上面这些解释,其实只是技术上解释。

1.3.1.3.2. 现实层面的解释

而现实方面是,ONFI是Intel主导的,其他一些Nand Flash厂商参与制定出来的一套Nand Flash的规范,但是却没有得到Nand Flash的两个大厂家的认可,一个是以第一厂商自居samsung,另一个是Nand Flash技术引导者的Toshiba。所以,可以算是在Nand Flash领域里,老三带着一帮小的,定了一个规范,但是老大和老二却不买账。因此,技术上的Nand的老大Toshiba联手产量上的老大,自己去推出了另外一套规范LBA。

这可以称得上是典型的规范之争吧。

1.3.1.4. ONFI和LBA的区别和联系

总的来说,ONFI在对于旧的Nand Flash的兼容上,都是相对类似的。

1.3.1.4.1. ONFI和LBA的区别

总的来说:

ONFI规范,更注重对于Nand Flash的操作接口方面的定义 + ONFI LBA Nand的定义,而Toshiba LBA规范,主要侧重于LBA的Nand的定义。

1.3.1.4.2. ONFI和LBA的联系

ONFI Block Abstracted NAND Specification,基本上和Toshiba的LBA,没太多区别,只是Toshiba的LBA规范中,又多了些其他模式和应用类别。

总的来说,可以这么划分:

ONFI = Nand Flash操作接口的统一 + ONFI的LBA Nand

Toshiba LBA = 等价于ONFI的LBA Nand + 多种模式和对应的不同应用

1.3.2. 内存技术设备,MTD(Memory Technology Device)

MTD,是Linux的存储设备中的一个子系统。其设计此系统的目的是,对于内存类的设备,提供一个抽象层,一个接口,使得对于硬件驱动设计者来说,可以尽量少的去关心存储格式,比如FTL,FFS2等,而只需要去提供最简单的底层硬件设备的读/写/擦除函数就可以了。而对于数据对于上层使用者来说是如何表示的,硬件驱动设计者可以不关心,而MTD存储设备子系统都帮你做好了。

对于MTD子系统的好处,简单解释就是,他帮助你实现了,很多对于以前或者其他系统来说,本来也是你驱动设计者要去实现的很多功能。换句话说,有了MTD,使得你设计Nand Flash的驱动,所要做的事情,要少很多很多,因为大部分工作,都由MTD帮你做好了。

当然,这个好处的一个“副作用”就是,使得我们不了解的人去理解整个Linux驱动架构,以及MTD,变得更加复杂。但是,总的说,觉得是利远远大于弊,否则,就不仅需要你理解,而且还是做更多的工作,实现更多的功能了。

此外,还有一个重要的原因,那就是,前面提到的Nand Flash和普通硬盘等设备的特殊性:

有限的通过出复用来实现输入输出命令和地址/数据等的IO接口,最小单位是页而不是常见的bit,写前需擦除等,导致了这类设备,不能像平常对待硬盘等操作一样去操作,只能采取一些特殊方法,这就诞生了MTD设备的统一抽象层。

MTD,将Nand Flash,nor flash和其他类型的flash等设备,统一抽象成MTD设备来管理,根据这些设备的特点,上层实现了常见的操作函数封装,底层具体的内部实现,就需要驱动设计者自己来实现了。具体的内部硬件设备的读/写/擦除函数,那就是你必须实现的了。

表 1.4. MTD设备和硬盘设备之间的区别

HARD drives MTD device
连续的扇区 连续的可擦除块
扇区都很小(512B,1024B) 可擦除块比较大 (32KB,128KB)
主要通过两个操作对其维护操作:读扇区,写扇区 主要通过三个操作对其维护操作:从擦除块中读,写入擦除块,擦写可擦除块
坏快被重新映射,并且被硬件隐藏起来了(至少是在如今常见的LBA硬盘设备中是如此) 坏的可擦除块没有被隐藏,软件中要处理对应的坏块问题
HDD扇区没有擦写寿命超出的问题 可擦除块是有擦除次数限制的,大概是104-105

多说一句,关于MTD更多的内容,感兴趣的,去附录中的MTD主页去看。

关于mtd设备驱动,感兴趣的可以去参考附录中MTD设备的文章,该文章是比较详细地介绍了整个MTD框架和流程,方便大家理解整个mtd框架和Nand Flash驱动。

1.3.2.1. Linux MTD中检测不同类型Nand Flash的ID部分的代码

关于nand flash,由于各个厂家的read id读出的内容的定义,都不同,导致,对于读出的id,分别要用不同的解析方法,下面这段代码,是我之前写的,本来打算自己写信去推荐到Linux MTD内核源码的,不过后来由于没搞懂具体申请流程,就放弃了。不过,后来,看到Linux的MTD部分更新了,加了和下面类似的做法。

此处只是为了记录下来,也算给感兴趣的人一个参考吧。

文件:\linux-2.6.28.4\drivers\mtd\nand\nand_base.c


/*
 * Get the flash and manufacturer id and lookup if the type is supported
 */
static struct nand_flash_dev *nand_get_flash_type(struct mtd_info *mtd,
                          struct nand_chip *chip,
                          int busw, int *maf_id)
{
... ...
    chip->chipsize = (uint64_t)type->chipsize << 20;

    /* 针对不同的MLC和SLC的nand flash,添加了不同的解析其ID的方法 */
    /* Newer devices have all the information in additional id bytes */
    if (!type->pagesize) {
        int erase_bits, page_base, block_base, old_50nm, new_40nm;
        uint8_t id3rd, id4th, id5th, id6th, id7th;

        /* The 3rd id byte holds MLC / multichip data */
        chip->cellinfo = id3rd = chip->read_byte(mtd);
        /* The 4th id byte is the important one */
        id4th = chip->read_byte(mtd);
        id5th = chip->read_byte(mtd);
        id6th = chip->read_byte(mtd);
        id7th = chip->read_byte(mtd);
        /* printk(KERN_INFO " (ID:%02x %02x %02x %02x %02x %02x %02x) ",
            id1st, id2nd, id3rd, id4th, id5th, id6th, id7th); */

        if (nand_is_mlc(chip->cellinfo)) {
            /*
             * MLC:
             * 50nm has 5 bytes ID, further read ID will periodically output
             * 40nm has 6 bytes ID
             */

            /*
             * the 4th byte is not the same meaning for different manufature
            */
            if (NAND_MFR_SAMSUNG == *maf_id) {
                /* samsung MLC chip has several type ID meanings:
                (1)50nm serials, such as K9GAG08U0M
                (2)40nm serials, such as K9LBG08UXD
                */

                /* old 50nm chip will periodically output if read further ID */
                old_50nm = (id1st == id6th) && (id2nd == id7th);
                /* is 40nm or newer */
                new_40nm = id6th & 0x07;
                if ((!old_50nm) && new_40nm) {
                    /*
                     * Samsang
                     * follow algorithm accordding to datasheets of:
                     * K9LBG08UXD_1.3 (40nm),
                     * ID(hex): EC D7 D5 29 38 41
                     * this algorithm is suitable for new chip than 50nm
                     * such as K9GAG08u0D,
                     * ID(hex): EC D5 94 29 B4 41
                     */

                    int bit236;

                    /* Calc pagesize, bit0,bit1: page size */
                    page_base = (1 << 11);  /* 2KB */
                    mtd->writesize = page_base * (1 << (id4th & BIT01));
                    block_base = (1 << 17); /* 128 KB */
                    /* Calc block size, bit4,bit5,bit7: block size */
                    erase_bits = (id4th >> 4) & BIT01; /* get bit4,bit5 */
                    erase_bits |= (id4th >> 5) & BIT(2); /* get bit7 and combine them */
                    mtd->erasesize = block_base * (1 << erase_bits);
                    /* Calc oobsize, bit2,bit3,bit6: oob size */
                    bit236 = (id4th >> 2) & BIT01; /* get bit2,bit3 */
                    bit236 |= (id4th >> 4) & BIT(2); /* get bit6 and combine them */
                    switch (bit236) {
                    case 0x01:
                        mtd->oobsize = 128;
                        break;
                    case 0x02:
                        mtd->oobsize = 218;
                        break;
                    default:
                        /* others reserved */
                        break;
                    }
                }
                else {
                    /*
                     * Samsang
                     * follow algorithm accordding to datasheets of:
                     * K9GAG08U0M (50nm)
                     * this algorithm is suitable for old 50nm chip
                     */

                    goto slc_algorithm;
                }
            }
            else if (NAND_MFR_TOSHIBA == *maf_id) {
                /*
                 * Toshiba
                 * follow algorithm guess from ID of TC58NVG3D1DTG00:
                 * Toshiba MLC TC58NVG3D1DTG00 1GB 8bit 1chip
                 * 4K+218 512K+27K 3.3V, (ID:98 D3 94 BA 64 13 42)
                 */
                int bit23;

                /* Calc pagesize, bit0,bit1: page size */
                page_base = (1 << 10);  /* 1KB */
                mtd->writesize = page_base * (1 << (id4th & BIT01));
                block_base = (1 << 16); /* 64 KB */
                /* Calc block size, bit4,bit5: block size */
                erase_bits = (id4th >> 4) & BIT01; /* get bit4,bit5 */
                mtd->erasesize = block_base * (1 << erase_bits);
                /* Calc oobsize, use spare/redundant area bit */
                bit23 = (id4th >> 2) & BIT01; /* get bit2,bit3 */
                switch (bit23) {
                case 0x01:
                    mtd->oobsize = 128;
                    break;
                case 0x02:
                    mtd->oobsize = 218;
                    break;
                default:
                    /* others reserved */
                    break;
                }
                /* Get buswidth information: x8 or x16 */
                busw = ((id4th >> 6) & BIT(0)) ? NAND_BUSWIDTH_16 : 0;
            }
            else if (NAND_MFR_MICRON == *maf_id) {
                /*
                 * Micron
                 * follow algorithm accordding to datasheets of:
                 * 29F32G08CBAAA
                 */
                int spare_area_size_bit;

                /* Calc pagesize, bit0,bit1: page size */
                page_base = (1 << 10);  /* 1KB */
                mtd->writesize = page_base * (1 << (id4th & 0x03));
                block_base = (1 << 16); /* 64 KB */
                /* Calc block size, bit4,bit5: block size */
                erase_bits = (id4th >> 4) & BIT01; /* get bit4,bit5 */
                mtd->erasesize = block_base * (1 << erase_bits);
                /* Calc oobsize, use spare/redundant area bit */
                spare_area_size_bit = (id4th >> 2) & BIT(0);
                if (spare_area_size_bit) /* special oob */
                    mtd->oobsize = 218;
                else /* normal */
                    mtd->oobsize = mtd->writesize / NAND_PAGE_OOB_RATIO;
                /* Get buswidth information: x8 or x16 */
                busw = ((id4th >> 6) & BIT(0)) ? NAND_BUSWIDTH_16 : 0;
            }
            else {
                /*
                 * Others
                 * FIXME: update follow algrithm,
                 * according to different manufacture's chip's datasheet
                 */

                goto slc_algorithm;
            }
        }
        else {
            /*
             * SLC, only has 4 bytes ID, further read will output periodically, such as:
             * Hynix : HY27UG084G2M, only has 4 byte ID,
             * following read ID is periodically same as the 1st ~ 4th byte,
             * for HY27UG084G2M is : 0xAD 0xDC 0x80 0x15 0xAD 0xDC 0x80 0x15 .....
            */
slc_algorithm:
            /* Calc pagesize, bit0,bit1: page size */
            page_base = (1 << 10);  /* 1KB */
            mtd->writesize = page_base * (1 << (id4th & BIT01));
            block_base = (1 << 16); /* 64 KB */
            /* Calc block size, bit4,bit5: block size */
            erase_bits = (id4th >> 4) & BIT01; /* get bit4,bit5 */
            mtd->erasesize = block_base * (1 << erase_bits);
            /* Calc oobsize, use fixed ratio */
            mtd->oobsize = mtd->writesize / NAND_PAGE_OOB_RATIO;
            /* Get buswidth information: x8 or x16 */
            busw = ((id4th >> 6) & BIT(0)) ? NAND_BUSWIDTH_16 : 0;
        }
    } else {
        /*
         * Old devices have chip data hardcoded in the device id table
         */
        mtd->erasesize = type->erasesize;
        mtd->writesize = type->pagesize;
        mtd->oobsize = mtd->writesize / NAND_PAGE_OOB_RATIO;
        busw = type->options & NAND_BUSWIDTH_16;
    }

    /*
    * 以上内容,主要是更加不同厂家的nand flash的datasheet,一点点总结出来的算法。
    * 最新的Linux的MTD部分,已经添加了类似如上部分的代码。此处贴出来,仅供参考。
    */

    /*
     * Check, if buswidth is correct. Hardware drivers should set
     * chip correct !
     */
    if (busw != (chip->options & NAND_BUSWIDTH_16)) {
        printk(KERN_INFO "NAND device: Manufacturer ID:"
               " 0x%02x, Chip ID: 0x%02x (%s %s)\n", *maf_id,
               dev_id, nand_manuf_ids[maf_idx].name, mtd->name);
        printk(KERN_WARNING "NAND bus width %d instead %d bit\n",
               (chip->options & NAND_BUSWIDTH_16) ? 16 : 8,
               busw ? 16 : 8);
        return ERR_PTR(-EINVAL);
    }
... ...
}



1.3.3. 读操作的硬件到软件的映射

下面这部分主要介绍一下,关于硬件的设计和规范,是如何映射到具体的软件实现的,看了这部分内容之后,你对如何根据硬件的规范去用软件代码实现对应的功能,就有了大概的了解了,然后去实现对应的某硬件的驱动,就有了大概的脉络了。

关于硬件部分的细节,前面其实已经介绍过了,但是为了方便说明,此处还是以读操作为例去讲解硬件到软件是如何映射的。

再次贴出上面的那个图:

图 1.14. Nand Flash数据读取操作的时序图

Nand Flash数据读取操作的时序图

对于上面的从1到6,每个阶段所表示的含义,再简单解释一下:

  1. 此阶段,是读命令第一个周期,发送的命令为0x00。
  2. 此阶段,依次发送列地址,关于这些行地址,列地址等是如何计算出来的,后面的内容会有详细解释。
  3. 此阶段是发送对应的行地址
  4. 此阶段是发送读命令第二周期2nd cycle所对应的命令,0x30
  5. 此阶段是等待时间,等待Nand Flash硬件上准备好对应的数据,以便后续读出。
  6. 此阶段,就是一点点地把所需要的数据读出来。

上面的是内容,说的是硬件是如何设计的,而这硬件的设计,即硬件的逻辑时序是如何规定的,对应的软件实现,也就要如何实现。不过可以看出的是,其中很多步骤,比如步骤1和步骤4,那都是固定的,而且,即使其中的步骤2和步骤3,即使是不同厂家和不同的Nand Flash芯片,除了要写入的列地址和行地址可能不同之外,也都是逻辑一样的,同样地,步骤5和6,也都是一样的,唯一不同的,是每家不同的Nand Flash控制器不同,所以具体到步骤6的时候,去读出数据的方式不同,所以,那一部分肯定是你要实现Nand Flash驱动的时候要自己实现的,而对应的其他几个公有的步骤呢,就有了Linux的MTD层帮你实现好了,所以,下面就来介绍一下,关于读取一个Nand Flash的页Page,Linux的MTD层,是如何具体的帮你实现的:

关于Nand Flash的读操作,即读取一页的数据,这样的读数据的操作,很明显,是从上层文件系统传递过来的,其细节我们在此忽略,但是要知道,上层读取数据的请求,传递到了MTD这一层,其入口是哪个函数,然后我们才能继续往下面分析细节。

关于下面所要的介绍的代码,如果没有明确指出,都是位于此文件:

代码位置:\drivers\mtd\nand\nand_base.c

MTD读取数据的入口是nand_read,然后调用nand_do_read_ops,此函数主体如下:

static int nand_do_read_ops(struct mtd_info *mtd, loff_t from, struct mtd_oob_ops *ops)
{
    ............
    while(1) {
        ......
        chip->cmdfunc(mtd, NAND_CMD_READ0, 0x00, page); 1
        ......
        ret = chip->ecc.read_page(mtd, chip, bufpoi, 2
        buf += bytes;
        ......
        readlen - = bytes;
        if (! readlen)
        break;
        / * For subsequent reads align to page boundary. */
        col = 0;
        / * Increment page address */
        realpage++;
        page = realpage & chip->pagemask;
        ......
        }
    ......
    }

    ............
    return mtd->ecc_stats.corrected - stats.corrected ? - EUCLEAN : 0;
}


1

要读取数据,肯定是要先发送对应的读页(read page)的命令

2

发送完命令,接着就可以去调用read_page函数读取对应的数据了

对于上述1中的函数cmdfunc,一般来说可以不用自己的驱动中实现,而直接使用MTD层提供的已有的函数,nand_command_lp,其细节如下:

static void nand_command_lp(struct mtd_info *mtd, unsigned int command, int column, int page_addr)
{
    ......
    / * Command latch cycle */
    chip->cmd_ctrl(mtd, command & 0xff, NAND_NCE | NAND_CLE | NAND_CTRL_CHANGE);1

    if (column ! = - 1 | | page_addr ! = - 1) {
        int ctrl = NAND_CTRL_CHANGE | NAND_NCE | NAND_ALE;
        / * Serially input address */
        if (column ! = - 1) {
            / * Adjust columns for 16 bit buswidth */
            if (chip->options & NAND_BUSWIDTH_16)
            column >>= 1;
            chip->cmd_ctrl(mtd, column, ctrl);2
            ctrl &= ~NAND_CTRL_CHANGE;
            chip->cmd_ctrl(mtd, column >> 8, ctrl);
        }
        if (page_addr ! = - 1) {
            chip->cmd_ctrl(mtd, page_addr, ctrl);3
            chip->cmd_ctrl(mtd, page_addr >> 8, NAND_NCE | NAND_ALE);
            / * One more address cycle for devices > 128MiB */
            if (chip->chipsize > (128 << 20))
            chip->cmd_ctrl(mtd, page_addr >> 16, NAND_NCE | NAND_ALE);
        }
    }
    chip->cmd_ctrl(mtd, NAND_CMD_NONE, NAND_NCE | NAND_CTRL_CHANGE);
    / *
    * program and erase have their own busy handlers
    * status, sequential in, and deplete1 need no delay
    */
    switch (command) {
        ......
        case NAND_CMD_READ0:
            chip->cmd_ctrl(mtd, NAND_CMD_READSTART, NAND_NCE | NAND_CLE | NAND_CTRL_CHANGE);4
            chip->cmd_ctrl(mtd, NAND_CMD_NONE, NAND_NCE | NAND_CTRL_CHANGE);
            / * This applies to read commands */
        default:
        ......
    }

    / * Apply this short delay always to ensure that we do wait tWB in
    * any case on any machine. */
    /* */
    ndelay(100);5

    nand_wait_ready(mtd);6
}


1

此处就是就是发送读命令的第一个周期1st Cycle的命令,即0x00,对应着上述时序图中的1

2

接下来是发送两个column,列地址,对应着上述时序图中的2

3

然后发送三个row行地址,对应着上述时序图中的3

4

接下来发送读命令的第二个周期2nd Cycle的命令,即0x30,对应着上述时序图中的4

5

此处是对应着上述时序图中4的tWB的等待时间

6

接下来就是要等待一定的时间,使得Nand Flash硬件上准备好数据,以供之后读取,即对应着时序图中的5

对于之前的2的函数read_page,一般来说也可以不用自己的驱动中实现,而直接使用MTD层提供的已有的函数,nand_read_page_hwecc,该函数所要实现的功能,正是上面余下没介绍的6,即一点点的读出我们要的数据:

static int nand_read_page_hwecc(struct mtd_info *mtd, struct nand_chip *chip, uint8_t *buf, int page)
{
    ......
    for (i = 0; eccsteps; eccsteps-- , i += eccbytes, p += eccsize) {
        chip->ecc.hwctl(mtd, NAND_ECC_READ);

        chip->read_buf(mtd, p, eccsize);1

        chip->ecc.calculate(mtd, p, &ecc_calc[i]);
    }
    ......
}


1

真正的数据读取,就是下面这个read_buf函数了

上面的read_buf,就是真正的去读取数据的函数了,由于不同的Nand Flash controller控制器所实现的方式不同,所以这个函数必须在你的Nand Flash驱动中实现,即MTD层,能帮我们实现的都实现了,不能实现的,那肯定要你的驱动自己实现。

对于我们这里的s3c2410的例子来说,就是s3c2410_nand_read_buf

文件位置:\drivers\mtd\nand\s3c2410.c

static void s3c2410_nand_read_buf(struct mtd_info *mtd, u_char *buf, int len)
{
    struct nand_chip *this = mtd->priv;
    readsb(this->IO_ADDR_R, buf, len);1
}


1

真正的地址去读取数据

可以看出,此处的实现相当地的简单,就是读取对应的IO的地址,然后就可以把数据读出来就可以了。

不过,要注意的是,并不是所有的驱动都是这么简单,具体情况则是不同的Nand Flash控制器对应不同实现方法。

至此,关于整个的Nand Flash的读取一页的数据的操作,是如何将硬件的逻辑时序图,映射到对应的软件的实现的,就已经介绍完了。而看懂了这个过程,你才会更加明白,原来MTD层,已经帮助我们实现了很多很多通用的操作所对应的软件部分,而只需要我们实现剩下那些和具体硬件相关的操作的函数,就可以了,可以说大大减轻了驱动开发者的工作量。

因为,如果没了MTD层,那么上面那么多的函数,几乎都要我们自己实现,单单是代码量,就很庞大,而且再加上写完代码后的驱动测试功能是否正常,使得整个驱动开发,变得难的多得多。

1.3.4. Nand flash驱动工作原理

在介绍具体如何写Nand Flash驱动之前,我们先要了解,大概的整个系统,和Nand Flash相关的部分的驱动工作流程,这样,对于后面的驱动实现,才能更加清楚机制,才更容易实现,否则就是,即使写完了代码,也还是没搞懂系统是如何工作的了。

让我们以最常见的,Linux内核中已经有的三星的Nand Flash驱动,来解释Nand Flash驱动具体流程和原理。

此处是参考2.6.29版本的Linux源码中的\drivers\mtd\nand\s3c2410.c,以2410为例。

在Nand Flash驱动加载后,第一步,就是去调用对应的init函数,s3c2410_nand_init,去将在Nand Flash驱动注册到Linux驱动框架中。

驱动本身,真正开始,是从probe函数,s3c2410_nand_probe->s3c24xx_nand_probe,

在probe过程中,去用clk_enable打开Nand Flash控制器的clock时钟,用request_mem_region去申请驱动所需要的一些内存等相关资源。然后,在s3c2410_nand_inithw中,去初始化硬件相关的部分,主要是关于时钟频率的计算,以及启用Nand Flash控制器,使得硬件初始化好了,后面才能正常工作。

需要多解释一下的,是这部分代码:

	for (setno = 0; setno < nr_sets; setno++, nmtd++) {
		pr_debug("initialising set %d (%p, info %p)\n", setno, nmtd, info);
		s3c2410_nand_init_chip(info, nmtd, sets);1
		nmtd->scan_res = nand_scan_ident(&nmtd->mtd,(sets) ? sets->nr_chips : 1);2

		if (nmtd->scan_res == 0) {
			s3c2410_nand_update_chip(info, nmtd);
			nand_scan_tail(&nmtd->mtd);3
			s3c2410_nand_add_partition(info, nmtd, sets);4
		}
		if (sets != NULL)
			sets++;
	}


1

调用init chip去挂载你的nand 驱动的底层函数到Nand Flash的结构体中,以及设置对应的ecc mode,挂载ecc相关的函数

2

scan_ident,扫描nand 设备,设置Nand Flash的默认函数,获得物理设备的具体型号以及对应各个特性参数,这部分算出来的一些值,对于Nand Flash来说,是最主要的参数,比如nand falsh的芯片的大小,块大小,页大小等。

3

scan tail,从名字就可以看出来,是扫描的后一阶段,此时,经过前面的scan_ident,我们已经获得对应Nand Flash的硬件的各个参数,然后就可以在scan tail中,根据这些参数,去设置其他一些重要参数,尤其是ecc的layout,即ecc是如何在oob中摆放的,最后,再去进行一些初始化操作,主要是根据你的驱动,如果没有实现一些函数的话,那么就用系统默认的。

4

add partion,根据你的Nand Flash的分区设置,去分区

等所有的参数都计算好了,函数都挂载完毕,系统就可以正常工作了。

上层访问你的nand falsh中的数据的时候,通过MTD层,一层层调用,最后调用到你所实现的那些底层访问硬件数据/缓存的函数中。
