3.1. GS1-128条码的格式

GS1-128条码的格式,规范中的解释为:

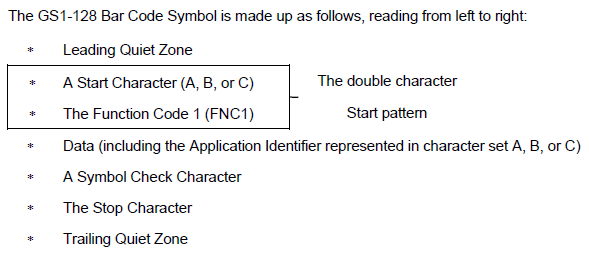

图 3.1. GS1-128格式-文字版

GS1-128格式-文字版


用表格表示为:

表 3.1. GS1-128格式-表格版

Leading Quiet ZoneStart pattern(The double character)Data (including the AI)A Symbol Check CharacterThe Stop CharacterTrailing Quiet Zone
 A Start Character (A, B, or C)The Function Code 1 (FNC1)AIAI related Data
起始处的静区起始位/起始字符FNC1字符AIAI数据校验码字符停止位末尾处的静区


另外一种,去掉了Leading Quiet Zone和Trailing Quiet Zone,然后再用图形表示GS1-128 Bar Code Symbol Structure如下:

http://www.gs1tw.org/twct/gs1w/download/GS_Section_5-3_V7.pdf

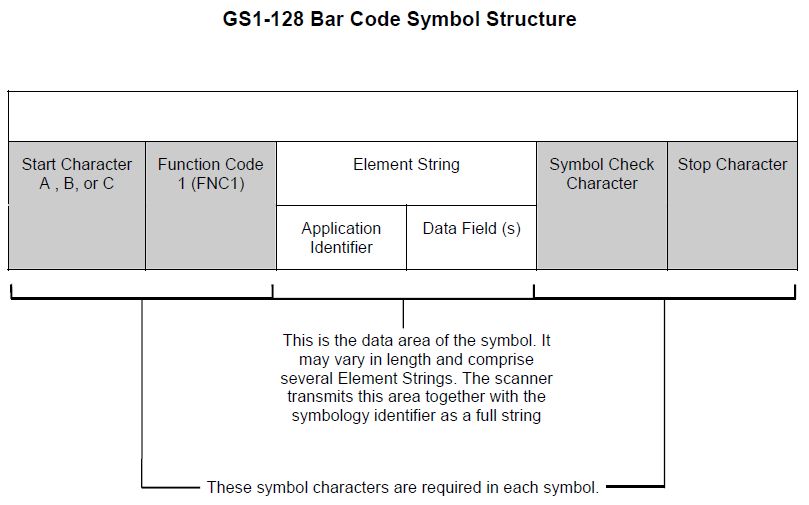

图 3.2. GS1-128条形码符号集的结构

GS1-128条形码符号集的结构


如果了解Code 128字符集的话,可以看出,此GS1-128,整个格式和Code 128没啥区别,只是起始位后面多了个FNC1字符,表示此条码为GS1-128,然后其中所表示的数据,都是AI而已。

关于其中的Double character:

对应地,一般的所以Start Pattern,都只有一个字符,即Start Character,而此处由于Start Character后面多了个FNC1字符,所以才成为Double character。
