1.2.9. Nand Flash引脚(Pin)的说明

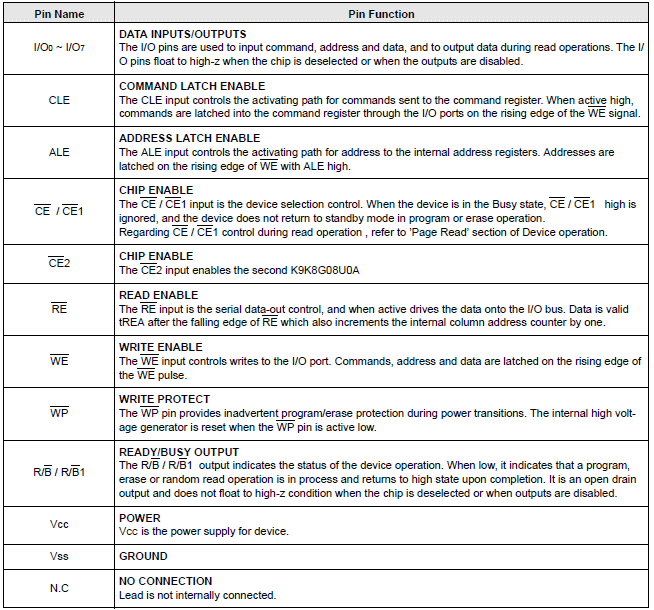

图 1.4. Nand Flash引脚功能说明

Nand Flash引脚功能说明


上图是常见的Nand Flash所拥有的引脚(Pin)所对应的功能,简单翻译如下:

表 1.3. Nand Flash引脚功能的中文说明

引脚名称引脚功能
I/O0 ~ I/O7用于输入地址/数据/命令,输出数据
CLECommand Latch Enable,命令锁存使能,在输入命令之前,要先在模式寄存器中,设置CLE使能
ALEAddress Latch Enable,地址锁存使能,在输入地址之前,要先在模式寄存器中,设置ALE使能
CE#Chip Enable,芯片使能,在操作Nand Flash之前,要先选中此芯片,才能操作
RE#Read Enable,读使能,在读取数据之前,要先使CE#有效。
WE#Write Enable,写使能, 在写取数据之前,要先使WE#有效
WP#Write Protect,写保护
R/B#Ready/Busy Output,就绪/忙,主要用于在发送完编程/擦除命令后,检测这些操作是否完成,忙,表示编程/擦除操作仍在进行中,就绪表示操作完成
VccPower,电源
VssGround,接地
N.CNon-Connection,未定义,未连接


[提示]数据手册中的#表示低电平

在数据手册中,你常会看到,对于一个引脚定义,有些字母上面带一横杠的,那是说明此引脚/信号是低电平有效,比如你上面看到的RE头上有个横线,就是说明,此RE是低电平有效,此外,为了书写方便,在字母后面加“#”,也是表示低电平有效,比如我上面写的CE#;如果字母头上啥都没有,就是默认的高电平有效,比如上面的CLE,就是高电平有效。
