此处介绍，最常用的9针的RS232的引脚的具体位置和含义。
表 1.1. 9针的RS232引脚的编号定义和功能
| RS232引脚编号 | 引脚名缩写 | 引脚名全称 | 信号传输方向 |
|---|---|---|---|
| 1 | DCD | Data Carrier Detect | <—- |
| 2 | RXD | Receive Data | <—- |
| 3 | TXD | Transmit Data | —-> |
| 4 | DTR | Data Terminal Ready | —-> |
| 5 | GND | System GRounD | —- |
| 6 | DSR | Data Set Ready | <—- |
| 7 | RTS | Request to Send | —-> |
| 8 | CTS | Clear to Send | <—- |
| 9 | RI | Ring Indicator | <—- |

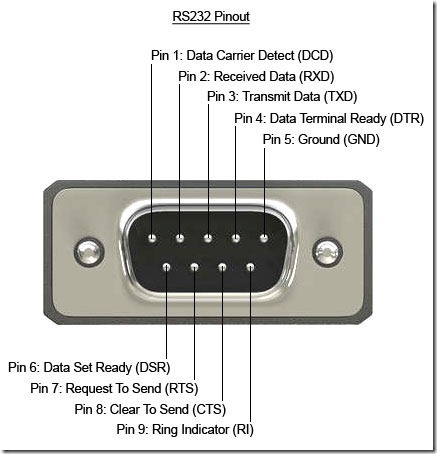

对于公口的引脚的含义，图示如下：
对于公口和母口对应的关系，此图一目了然：
各个引脚的名称，功能，传输方向，以及公口和母口的位置编号
 |  |  |
