1.4. RS232引脚的接法

正常情况下,两个RS232接口,一个公口和母口,如前面的介绍,直接对应的插上互联就可以使用了

有时候,为了简化数据传输,仅仅使用最基本的引脚,即可实现数据传输了。

常见的有:

不考虑流控制(握手协议),直接数据线和接地,只用到:

  • 引脚3==TxD==发送数据
  • 引脚2==RxD==接受数据
  • 引脚5==GND==接地

如图所示:

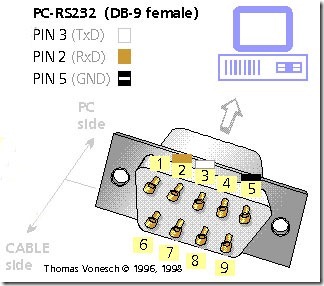

图 1.5. 9针母口RS232接口的三个引脚

9针母口RS232接口的三个引脚


所以这时候,只需要连接对应的3,2,5三个引脚即可

图 1.6. RS232的DCE和DTE的3线连接方式

RS232的DCE和DTE的3线连接方式
