1.2.1. pWTCON INTMOD INTMSK INTSUBMSK CLKDIVN

/* turn off the watchdog */
#if defined(CONFIG_S3C2400)
# define pWTCON		0x15300000
# define INTMSK		0x14400008	/* Interupt-Controller base addresses */
# define CLKDIVN	0x14800014	/* clock divisor register */
#elif defined(CONFIG_S3C2410) || defined(CONFIG_S3C2440)1
# define pWTCON		0x53000000
# define INTMOD		0X4A000004
# define INTMSK		0x4A000008	/* Interupt-Controller base addresses */
# define INTSUBMSK	0x4A00001C
# define CLKDIVN	0x4C000014	/* clock divisor register */
#endif


1

上面几个宏定义所对应的地址,都可以在对应的datasheet中找到对应的定义:

其中,S3C2410和TQ2440开发板所用的CPU S3C2440,两者在这部分的寄存器定义,都是一样的,所以此处,采用CONFIG_S3C2410所对应的定义。

关于S3C2440相关的软硬件资料,这个网站提供的很全面:

http://just4you.springnote.com/pages/1052612

其中有S3C2440的CPU的datasheet:

s3c2440a_um_rev014_040712.pdf

其中有对应的寄存器定义:

图 1.3. pWTCON

pWTCON


图 1.4. INTMOD

INTMOD

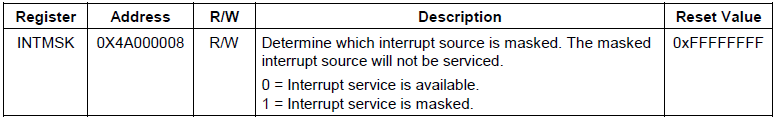

图 1.5. INTMSK

INTMSK

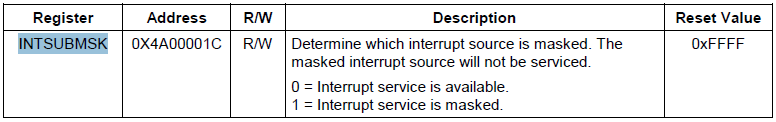

图 1.6. INTSUBMSK

INTSUBMSK

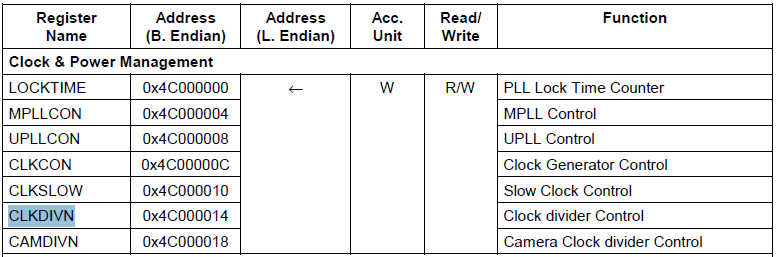

图 1.7. CLKDIVN

CLKDIVN


而关于每个寄存器的具体含义,见后面的分析。
