4.2. PROFINET

TODO:对于:

【整理】SIEMENS SINUMERIK 828D简介和CNC的含义中关于SINUMERIK 828D的,和

http://www.industry.siemens.com/topics/global/en/magazines/special-editions/Documents/MotionWorld-2012-IMTS-en.pdf

http://www.industry.siemens.com/topics/global/en/cnc4you/cnc_downloads/cnc4you-magazine/Documents/cnc4you_2012_1_en.pdf

视频: 西门子 Siemens SINUMERIK 828D

Tutorial Programming Sinumerik 828D and 840D sl with ShopTurn

中的截图,应用案例,整理出来。

TODO:去看

SINUMERIK 828D BASIC CNC Control

SINUMERIK 828D Simple Setups

可以对于CNC数控机床有个更直观的了解:了解CNC如何控制机械去操作设备的

TODO:

有空再去研究:

SINUMERIK 828D rear

中的很多应用案例。

下面是一些相关的产品图片供参考,以便了解对应的该领域内的设备大概长啥样:

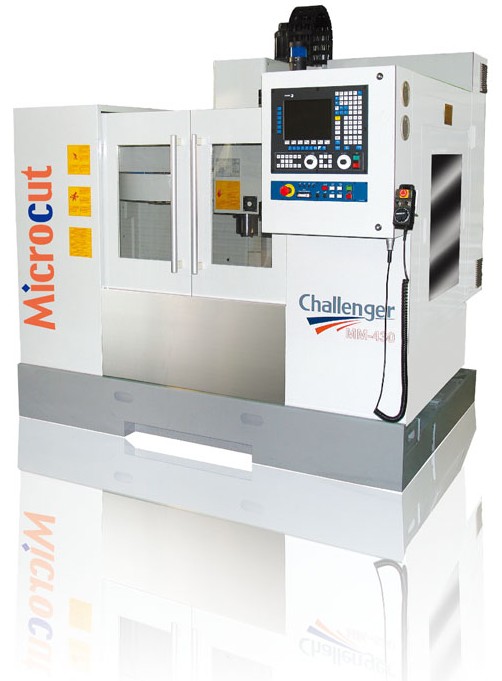

图 4.1. Profinet的CNC设备:Challenger的Microcut

Profinet的CNC设备:Challenger的Microcut

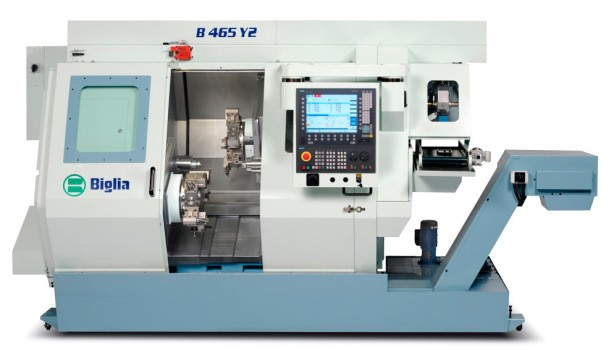

图 4.2. Profinet的CNC设备:Biglia B465Y2

Profinet的CNC设备:Biglia B465Y2

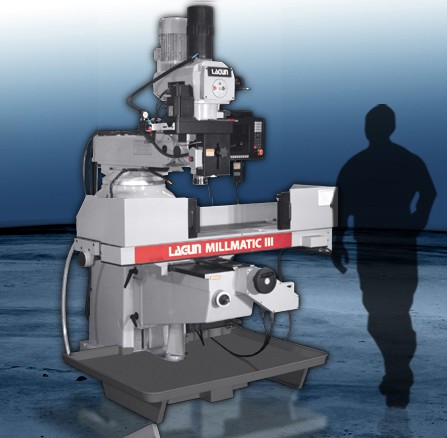

图 4.3. Profinet的CNC设备:MillMatic III

Profinet的CNC设备:MillMatic III


Profinet是一个开放式的,Profibus & PI在自动化领域的工业以太网方面的标准。

Profinet使用TCP/IP和IT协议标准,是一个实时的以太网。

Profinet特点在于是一个模块化的架构,因此,用户可以自定义地去选择每一层所用何功能。

与Profinet一起的还有另外两个,Profinet CBA和Profinet IO。

Profinet CBA适用于通过TCP/IP的基于组件之间的通讯,和在模块化的系统中的,实时的通讯。此两种通讯,都可以并行使用。

Profinet IO是为分散的外设之间的实时RT和等时实时IRT的通讯,而设计的。

指定的RT和IRT,仅仅描述了Profinet IO中通讯的实时的特性而已。

在同一总线系统中,同一时刻,可以允许Profinet CBA和Profinet IO同时通讯。他们可以分别或合并起来操作,这样的话,从系统层次看的话,Profinet IO子系统就像是一个Profinet CBA系统。

为了实现这些功能,定义了三种层次的协议:

  1. TCP/IP协议

    用于Profinet CBA和工厂的试运行,反馈时间在100ms级别

  2. RT实时协议

    用于Profinet CBA和Profinet IO应用,时间周期是10ms级别

  3. IRT等时式实时协议

    用于Profinet IO应用的驱动系统中,时间周期在1ms级别
